插入坡度对象
|
工具 |
工作空间：工具集 |
|
坡度
|
Design Suite、Architect、Spotlight：建筑外壳 Landmark：场地规划和尺寸标注/备注 |
在顶点模式下，坡度工具可插入一系列连接的直线或曲线坡度对象。在线性插入模式下，坡度工具可插入单个线性坡度对象，该对象可用于通过连接到其他坡度来形成网络。
坡度对象可以与场地模型交互以测量和显示其坡度，也可以用作垫块场地修整器。
或者，绘制一条多段线，然后使用从形状创建对象命令，使用当前坡度首选项将其更改为坡度或坡度网络（请参阅从形状创建对象）。
插入曲线坡度或连接的坡度网络
|
模式 |
工具 |
工作空间：工具集 |
|
顶点
|
坡度
|
Design Suite、Architect、Spotlight：建筑外壳 Landmark：场地规划和尺寸标注/备注 |
要插入单个曲线坡度对象或连接的坡度网络：
单击工具和模式，并设置两个已知参数类型。
单击首选项打开“坡度首选项”对话框，并在“常规”窗格中设置常规首选项和（可选）场地模型首选项，以确保坡度与场地模型正确交互。（可选）设置正在绘制的坡度的外观，和/或定义文件中所有坡度的方向指示器和分析设置。请参阅坡度设置。
坡度对象可随后在“对象信息”面板中编辑。
单击以设置起点；其后的每次点击就会结束当前坡度，并根据创建模式开始下一个坡度（请参阅创建多段线）。绘制时更改顶点类型以组合直线和曲线坡度。要完成对象，请在路径的起点处单击，或双击。
绘制坡度时，所有已知参数和计算参数均在浮动数据栏中可用。两个已知参数按设置不变，其他值随着坡度的绘制情况而变化；虽然已知参数在计算过程中不会发生变化，但可以根据需要进行编辑。请参阅使用数据栏绘图。
插入线性坡度
|
模式 |
工具 |
工作空间：工具集 |
|
线性插入
|
坡度
|
Design Suite、Architect、Spotlight：建筑外壳 Landmark：场地规划和尺寸标注/备注 |
要插入单个线性坡度对象：
单击工具和模式，并设置两个已知参数类型。
单击首选项打开“坡度首选项”对话框，并在“常规”窗格中设置常规首选项和（可选）场地模型首选项，以确保坡度与场地模型正确交互。（可选）设置正在绘制的坡度的外观，和/或定义文件中所有坡度的方向指示器和分析设置。请参阅坡度设置。
（可选）单击审阅和调整模式以自动打开“坡度设置”对话框，并在插入新绘制的线性坡度后立即调整其设置。
坡度对象可随后在“对象信息”面板中编辑。
单击以设置坡度的起点。移动光标，并再次单击以设置终点。
绘制坡度时，所有已知参数和计算参数均在浮动数据栏中可用。两个已知参数按设置不变，其他值随着坡度的绘制情况而变化；虽然已知参数在计算过程中不会发生变化，但可以根据需要进行编辑。请参阅使用数据栏绘图。

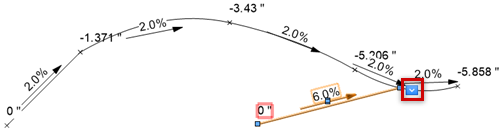

如果将该坡度对象与另一个坡度对象连接，以形成一个网络，则现有坡度对象将高亮显示。
坡度网络

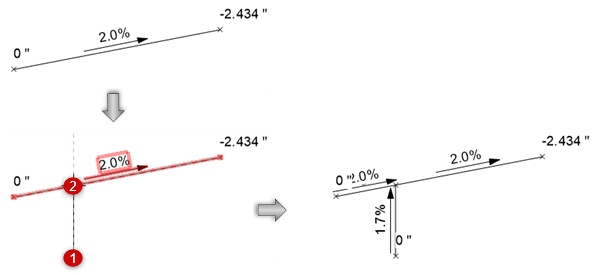

如果插入时坡度对象未自动连接，则可以手动连接它们以形成网络。将一个坡度对象的端点移到另一个坡度对象上，或使用现有坡度对象的端点创建新的坡度对象。现有坡度对象会高亮显示，表示可以建立连接，并可在连接后的新端点处拆分，从而创建一个重叠坡度对象的网络。共享点的标高从现有对象的斜坡处插入；如果标高点已更新，则所有重叠的坡度对象将自动更新。从坡度工具的“工具”栏单击更新模式以强制更新所有重叠的坡度对象。
仅当现有坡度处于可编辑状态时，坡度工具才会连接两个坡度对象；如果坡度位于当前不可修改的图层或类上，您可以吸附到现有坡度并将其高度值应用到该点处的新坡度或已修改坡度的标高，但坡度不会连接到网络中。
当坡度对象在网络中连接时，它们作为一个对象移动，且所有标高会相应调整。通过从下拉式上下文菜单选择从坡度网络分离，可将坡度从其网络分离，以使其成为一个独立坡度对象。
