编辑坡度

您可以通过编辑标高或其他计算参数、在俯视图/平面图中重调坡度形状以及移动标签和/或方向箭头来编辑坡度对象。您还可以编辑参数，包括更改坡度所连接的场地模型和坡度的外观（请参阅坡度设置）。

单击其中一个坡度的“对象信息”面板上的从网络中选择所有坡度，从而选择网络中的所有坡度。使用“对象信息”面板上的“多对象编辑”和“单对象编辑”模式，逐一编辑一系列联网的坡度；请参阅编辑多个对象。

编辑标高

模式	工具	工作空间：工具集
编辑标高	坡度	Design Suite、Architect、Spotlight：建筑外壳 Landmark：场地规划和尺寸标注/备注

如果在放置一个或多个坡度对象后标高出现变化，无需替换现有坡度对象。更改坡度对象一端的标高，或偏移绘图中选定（或所有）坡度对象的标高。

要编辑坡度对象标高：

单击“工具和模式”。

单击坡度对象的起点或终点。

“编辑标高”对话框打开；编辑坡度。

单击以显示/隐藏参数。单击以显示/隐藏参数。

重调坡度形状

工具	工具集
形状重调	基础

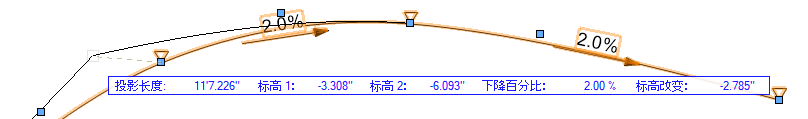

使用俯视图/平面图中的形状重调工具移动坡度的图柄。选择要编辑的单个坡度，单击“对象信息”面板上的从网络中选择所有坡度，或参阅选取框模式以选择网络中要编辑的特定图柄。单击所需模式，然后按照二维形状重调模式中的说明移动图柄。

移动图柄时，浮动数据栏会显示所有已知和计算出的参数；这些参数会在您移动图柄时实时更新，也可以切换到浮动数据栏并为每个参数指派特定值（请参阅使用数据栏绘图）。指派给所选图柄的已知值是可编辑的，计算出的参数也可以编辑。指派给未被编辑的图柄的已知值通常不可编辑，除非坡度进行了大幅形状重调而需要更改。网络中连接坡度的计算比单个坡度的处理更为谨慎，以避免在整个坡度网络中发生意外的连锁反应。对于连接坡度，只有其中一个标高会被自动赋予新值，并且必须更新坡度。

编辑坡度的外观

从“坡度设置”的“方向指示器”窗格设置文件中所有坡度的方向指示器的显示和属性；请参阅坡度设置：“方向指示器”窗格。

要编辑标高点数据标记的外观，请编辑数据标记样式；请参阅创建数据标记样式。

从“坡度设置”的“图形”窗格，更改标高点和数据标记的外观，并选择要为各个坡度包含的坡度和线值；请参阅坡度设置：“图形”窗格。还可以在“属性”面板中设置各个线条和文本的属性；如果坡度使用包含箭头的复杂线型，箭头会根据需要改变方向，使其始终指向下坡。

对于文本标签和箭头，方向指示器有单独的图柄。在选择工具处于活动状态的情况下，单击图柄可移动关联的指示器部分，然后再次单击即可放置。
