向符号定义添加墙壁闭合组件

对于启用了使用墙壁闭合的符号定义，可以添加墙壁闭合组件以定义对象的三维范围。当包围使用了“在插入点墙壁闭合”对话框或“墙壁闭合”对话框中的包围到插入点选项的墙壁组件时，这很有用（请参阅墙壁闭合设置）。例如，墙壁闭合组件可表示门框架。墙壁闭合组件必须由单个三维对象组成。

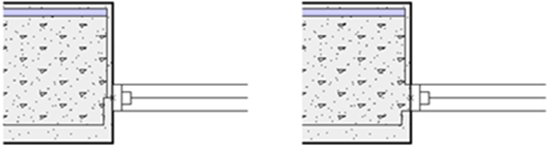

如果符号没有墙壁闭合组件（左图所示），则设置为包围到插入点的组件包围到符号的插入点。如果有墙壁闭合组件（右图所示），则设置为包围到插入点的组件包围到墙壁闭合组件最近的面。

如果插入墙壁的符号具有非常规形状，您可能需要添加孔组件以实现所需效果。请参阅向符号定义添加孔组件。

要向符号定义添加墙壁闭合组件：

从绘图中右键单击一个黑色符号实例，然后从上下文菜单选择编辑墙壁闭合组件以进入对象编辑模式（请参阅对象编辑模式）。

其他绘图对象显示，而且可以在编辑模式下与其吸附（必须启用 Vectorworks 显示首选项处于编辑模式时显示其他对象）。正在编辑的符号与其画笔样式属性一起显示，以将其与绘图的其他部分区分开。

或者，在“资源管理器”中右键单击符号定义，以进入编辑模式而不显示其它绘图对象；请参阅编辑符号定义。

绘制三维多边形、三维实体、拉伸、NURBS 曲面、网面、多重拉伸或扫掠以定义墙壁闭合形状。

退出对象编辑模式以返回到设计图层。

由于已向符号定义添加墙壁闭合组件，该符号的所有实例均能够根据绘制的几何图形使用墙壁闭合设置。
