Inserción de llamadas o notas clave

Opciones de Texto

Obtener texto desde la base de datos

(se requiere un producto de Design Suite)

En los productos de Vectorworks Design Suite, la herramienta Nota técnica puede utilizarse en conjunto con una base de notas externa.

En este cuadro de diálogo se identifica la base de datos que se va a utilizar. Seleccione la nota individual para cada llamada en el cuadro de diálogo Llamada después de la colocación.

(Botón Base de datos)

Se muestra el archivo de la base de datos actual. Para seleccionar una base de datos diferente, haga clic en el botón de base de datos.

En la carpeta de la aplicación Vectorworks se localiza una base de datos de muestra: [Vectorworks]\Libraries\Defaults\Notes\Callouts.txt

Fijar como referencia

(se requiere un producto de Design Suite)

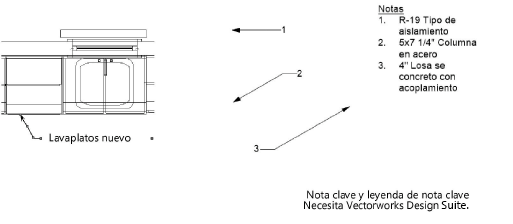

Crea una nota clave con una leyenda de nota clave

Leyenda de referencia

Las leyendas de nota clave son específicas de cada capa; se crea una leyenda por capa. Sin embargo, una llamada colocada como nota clave puede asociarse a una leyenda de nota clave en cualquier capa. Seleccione la Leyenda de la nota de aviso. La Leyenda por defecto es la leyenda de nota clave localizada en la capa activa.

Prefijo/sufijo de referencia

Especifique el prefijo y el sufijo de la nota clave, si lo desea.

Ángulo del texto

Especifica el ángulo de rotación del texto; algunos ángulos pueden no estar disponibles, dependiendo del ajuste de Posición horizontal.

Ancho máximo del texto

Indica el ancho máximo del texto antes de que el texto se ajuste; si la cadena de caracteres es más corta que el ancho máximo, el tamaño de la burbuja se ajusta al texto. El texto rotado no puede restringir el ancho máximo del texto.

Posición vertical

Define la posición vertical del texto con relación al segmento portarrótulos; seleccione Automático para alinear con la línea superior del texto cuando la flecha apunta hacia abajo, y con la línea inferior del texto cuando la flecha apunta hacia arriba.

Posición horizontal

Define la posición horizontal del texto en relación con el hombro; seleccione Automático para colocar el texto a la derecha si el segmento portarrótulos está a la Izquierda, o a la izquierda si el segmento portarrótulos está a la Derecha.

Alineación del texto horizontal

Especifica la alineación del texto de la llamada; seleccione Automático para alinear automáticamente el texto en el mismo lateral que la línea de referencia.

Como alternativa, seleccione Texto > Alineación o Texto > Formatear texto y seleccione una opción de alineación.

Formatear texto

Abre el cuadro de diálogo Formatear texto para establecer atributos de texto o seleccionar un estilo de texto.

Opciones de indicador

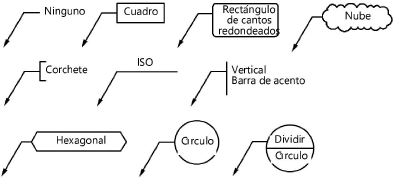

Estilo de indicador

Seleccione el tipo de burbuja que desea dibujar alrededor del texto de llamada o del número de nota clave.

Para colocar el texto de nota técnica tanto por encima como por debajo de la línea en el Estilo de indicador de Círculo Dividido, pulse Intro entre las líneas de texto.

Radio de esquina RR

Para los estilos de burbuja Round Rect, establece el radio de las esquinas redondas.

Margen de Texto

Ajusta la distancia entre la burbuja y el Texto

Ajustar automáticamente ancho de indicador

Ajusta el ancho de la burbuja al Texto; deseleccionar para establecer el mismo ancho para todas las burbujas

Ancho máximo de indicador

Si el ancho de la burbuja no está configurado para ajustarse automáticamente al texto, Introducir el ancho máximo de la burbuja para todas las burbujas, en unidades de página

Sombra de indicador

Dibuja la burbuja con una sombra paralela (no se aplica a los estilos Ninguna, Paréntesis, ISO o Barra de acento vertical)

Configuración de sombra

Si se selecciona Sombra de indicador, se abre el cuadro de diálogo Configuración de sombra de burbuja, para especificar los atributos de borde y relleno de la sombra de burbuja; consulte Configuración de la sombra de burbuja clave.

Opciones de línea de referencia

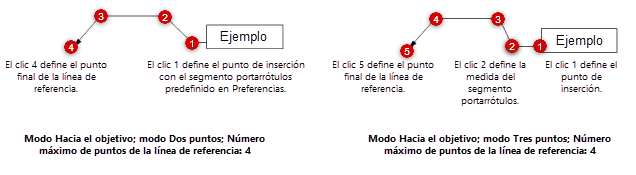

Número máximo de puntos de la línea de referencia

(Sólo cuadro de diálogo Preferencias de llamada; este parámetro no puede editarse posteriormente en la paleta Información del objeto)

Establece el número máximo de puntos de línea de referencia para este objeto de nota técnica. Si el objeto tiene múltiples líneas de referencia, las líneas pueden tener diferentes números de puntos; pulse dos veces el botón izquierdo del ratón para finalizar una línea de referencia que tenga menos puntos que el número máximo.

Este parámetro también puede ajustarse o modificarse desde la barra de herramientas.

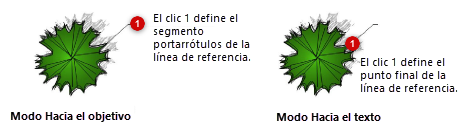

Longitud del segmentos portarrótulos

Ajusta la longitud de la línea entre el texto y el inicio de la línea guía; puede cambiarse moviendo un punto de control o desde la paleta Información del objeto. En el modo Tres puntos, esta longitud se ajusta con el tercer clic del ratón.

Tipo de línea de referencia

Seleccione Línea, Arco, Bézier o Ninguna; las líneas de referencia curvas contienen puntos de control adicionales para controlar la forma lineal.

Radio de línea de referencia

Para los tipos de línea de referencia Arco, especifica el radio del arco.

Marcador

Seleccione un estilo de marcador de la lista de estilos de marcador, o seleccione Personalizado para crear un marcador personalizado. Seleccione Editar lista de indicadores para abrir el cuadro de diálogo Editar lista de indicadores; consulte Edición de la lista de indicadores.

Extender segmentos portarrótulos

Extiende la línea portarrótulos hasta el final del texto de la nota en lugar de hasta el borde de la burbuja.

Esta opción no tiene efecto sobre el objeto de nota técnica si otros ajustes dictan la apariencia del hombro, como cuando Posición vertical es Por encima del hombro o Tipo de línea de referencia es Ninguna.

Otras opciones

Aplicar configuración a notas técnicas nuevas en

Seleccione si estas preferencias de llamada deben aplicarse a las nuevas llamadas o notas clave de este archivo (Solo documento activo) o globalmente, a todos los archivos futuros (Todos los documentos nuevos).

Base de datos

(se requiere un producto de Design Suite)

Muestra el archivo de base de datos actual; si es necesario, seleccione una base de datos diferente de la lista de bases de datos disponibles.

Opciones de ruta de la base de datos

Abre el cuadro de diálogo Opciones de ruta de la base de datos. Seleccione si desea conectarse a la base de datos con una ruta absoluta o una ruta relativa al documento actual.

Usar la ruta absoluta cuando la localización de los archivos referenciados con respecto al archivo activo no va a cambiar. Usar la ruta relativa cuando los archivos se puedan mover a otro ordenador o plataforma; mientras la ruta relativa entre los archivos siga siendo la misma, se podrán encontrar los archivos referenciados. Todos los archivos deben estar guardados en el mismo volumen o servidor para seleccionar esta opción.

Nombre de base de datos

Muestra el nombre de la base de datos actual

Filtro de base de datos

Seleccione un filtro para mostrar sólo los objetos que igualen los criterios de filtrado, o añada/edite la lista de filtros; consulte Filtrar entradas de la base de datos

Sección de base de datos

Selección de la sección en la base de datos para seleccionar una medida

Descripción de nota en la base de datos

Se incluyen todas las notas de la sección seleccionada que cumplen los criterios de filtrado. Seleccione la nota que desea Usar.

Introducir texto en el cuadro de búsqueda para filtrar la lista.

Texto de nota técnica

Introducir el Texto de llamada; si el texto proviene de una base de datos, el texto se muestra

Agregar nota a la base de datos

(se requiere un producto de Design Suite)

Abre el cuadro de diálogo Agregar nota a la base de datos; consulte Añadir texto de notas a una base de datos.

Administrador de notas

(se requiere un producto de Design Suite)

Abre el cuadro de diálogo Administrador de notas para gestionar el contenido y la organización de la base de datos; consulte Administrar notas de bases de datos
