Flujo de trabajo: Eslingas
Nivel de dificultad: Intermedio
Vectorworks Spotlight ofrece un conjunto de comandos y herramientas para diseñar y analizar eslingas y sus estructuras de soporte conectadas. Con una licencia de Braceworks, puede realizar cálculos de carga para evaluar la estabilidad estructural del equipo de aparejos. Una vez completado el diseño, diagramas de ensamblaje de eslinga y listas de piezas pueden ser fácilmente generados para técnicos de montaje in situ.

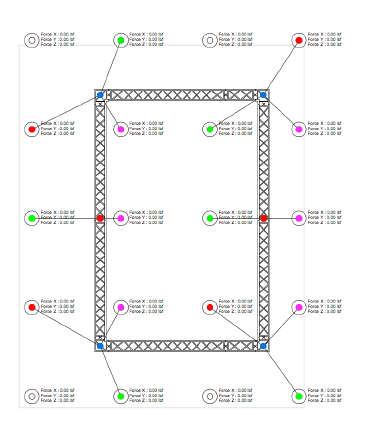

Cuando un trus carece de puntos de soporte adecuados, puede utilizarse una polea para sostener el trus. Añada poleas a un archivo de lugar de celebración que ya contenga los montajes de eventos.
Colocar poleas en el dibujo:
Administre el inventario de poleas de piezas. Seleccione Administrar piezas de polea para especificar las piezas disponibles y sus propiedades.
Decida si activar numeración automática al colocar, y especifique las Preferencias de numeración automática.
Seleccione el comando Preferencias de polea o haga clic en Preferencias en la barra de herramientas con la herramienta polea seleccionada para definir los parámetros predeterminados de objetos de polea. Estos pueden ser cambiados después de colocar desde la paleta Información del objeto.
Use la herramienta polea para insertar poleas en el dibujo.
Si la cubierta no puede soportar fuerzas horizontales, puede ser necesaria una rejilla madre para soportar las poleas.
Desde el cuadro de diálogo Configuración de eslinga, ajuste cómo se arman las eslingas específicas a partir de las piezas disponibles.
Calcule las fuerzas aplicadas al sistema de aparejo (se requiere Braceworks). Haga cambios al sistema, si es necesario.
Se recomienda hacer cálculos durante todo el proceso de diseño (se requiere Braceworks) para verificar la presencia de errores y ajustar el diseño.
Cree la documentación de Eslinga.
Use la herramienta Etiqueta de datos para insertar etiquetas de datos con listas de piezas en el dibujo; en el cuadro de diálogo Preferencias de polea, puede seleccionar una etiqueta de datos para insertar automáticamente cuando una polea es insertada.
Seleccione el comando Crear informe de polea para crear una hoja de cálculo de piezas de polea. Los datos pueden ser clasificados para ayudar la organización y el armado.
Seleccione Crear diagramas de ensamblaje de polea para generar diagramas y listas de piezas opcionales para las poleas.
