Controlar visibilidad y apariencia con fases
La visibilidad y apariencia de objetos en una fase pueden ser controladas usando visualizaciones de datos y una combinación de preferencias de documento y preferencias configuradas para cada encuadre de capa de hoja individual. Por ejemplo, estos controles pueden ser usados para sólo mostrar los objetos que están presentes en la fase activa y pueden aplicar una apariencia diferente para indicar, con un solo vistazo, objetos que son creados o quitados en la fase.
Visualizaciones de datos y fases
Use visualizaciones de datos para controlar la visibilidad y los atributos de objetos de dibujo en base a sus estados en la fase activa de una capa de diseño o en la fase seleccionada para un encuadre de capa de hoja. Sin visualizaciones de datos aplicadas, no se puede distinguir cuáles cambios fueron realizados en cual fase. Si la misma visualización de datos es aplicada a medida que cambia la fase activa, la apariencia de los objetos en el dibujo cambia a medida que sus estados en la fase activa cambian. Algunos objetos pueden ser mostrados u ocultados, y los atributos de otros objetos cambian dependiendo de sus estados. Vectorworks proporciona varias visualizaciones de datos con configuraciones de uso común para fases como parte de las plantillas de Architect e Interior, y criterios relacionados con fases pueden ser usados para crear visualizaciones de datos personalizadas, según sea necesario.
Sin una visualización de datos aplicada, no se puede distinguir entre la instancia ejecutada original de esta ventana, a la izquierda, y la instancia reubicada en fase 2, a la derecha.
Aplique visualizaciones de datos para configurar la apariencia de objetos en base a sus estados de fase. Si múltiples visualizaciones de datos son aplicadas, el orden en que son aplicadas importa; al final de cada visualización de datos aplicada, un número entre paréntesis indica el orden de visualizaciones de datos. En la mayoría de los casos, es mejor aplicar toda visualización de datos tipo Ocultar antes de visualizaciones de datos de los atributos. Para cambiar el orden, anule la selección de visualizaciones de datos y luego vuelva a seleccionarlas en el orden deseado. Consulte la sección de ayuda que comienza con Ver el dibujo según datos o atributos para usar una visualización de datos en un dibujo.

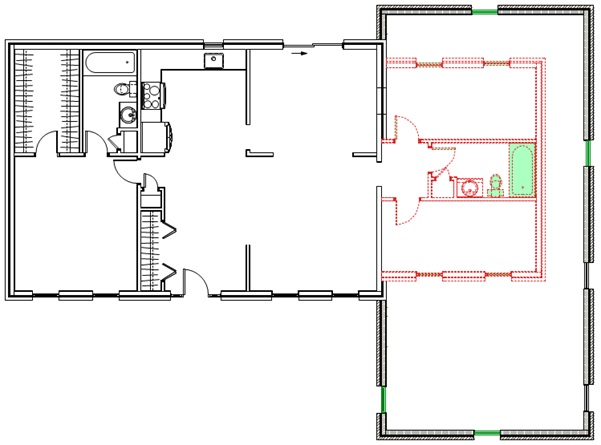

Esta visualización de datos define cómo objetos deben aparecer según sus estados en la fase activa. Lo más destacable en esta vista es que todo objeto con un estado de Demolido o Quitado en la fase activa se presenta con una línea de trazos roja. Objetos con un estado de Quitado o Reubicado tienen un relleno verde. Objetos con un estado de Nuevo usan sus propios atributos de objeto. Objetos con un estado de Existente tienen un relleno blanco.
Preferencias de nivel de detalle y fases
En una capa de diseño, use preferencias de documento para configurar un bajo nivel de detalle para objetos basados en componente y/u objetos de complemento y símbolos si su Estado en fase activa es Existente o Quitado. Estas preferencias reemplazan las configuraciones de nivel de detalle generales del archivo y le permiten dar un énfasis diferente en la capa de diseño a objetos existentes o quitados. Se puede, por ejemplo, mostrar todo objeto existente o quitado con escasos detalles para que proporcionen contexto para objetos nuevos, permitiendo que los objetos nuevos se destaquen. Estos reemplazos de escasos detalles basados en fase también pueden ser configurados para objetos en cada encuadre de capa de hoja o estilo de encuadre. Consulte Preferencias de documento: Pestaña Presentación, Crear encuadres de capa de hoja, o el tema de ayuda para crear un tipo de encuadre de capa de hoja específico, como una sección o elevación interior.

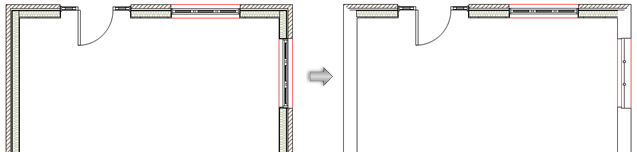

Se anula la selección de escasos detalles para preferencias de objetos existentes a la izquierda, y a la derecha para la selección, donde sólo objetos con un Estado en fase activa de Nuevo aparecen con muchos detalles
