基准标高设置

这些设置在以下位置可用：

“基准标高首选项”对话框（创建一个对象）

“基准标高设置”对话框（编辑一个对象）

“对象信息”面板（编辑对象）

“基准标高样式”对话框（创建或编辑一个样式）

如果选择了一种样式，则仅由实例设置的参数可以被编辑（请参阅概念：插件对象样式）。表格底部列出了仅在“对象信息”面板上可用的选项。

参数	说明
使用样式	在“资源选择器”中双击资源以将其激活，或单击“无样式”。如果将有样式的对象转换为无样式，则保留当前值，但将所有参数设置为“按实例”以允许编辑。
按样式/实例	图形指示每个参数是设为“按样式”并赋予一个固定值，还是设为“按实例”以可编辑。对象样式可能包含这两个设置的组合，以平衡对一致性和灵活性的需求。按样式/实例设置由样式建立，不能更改。要编辑对象样式，请参阅编辑插件对象样式；编辑样式会修改使用该样式的文件中的所有插件对象。
测量轴	指定标高值是使用 Y 轴（二维模式下）还是 Z 轴（三维模式下）
参照基准	打开计算标记的标高值的选项列表。可用选项取决于测量轴是设置为 Y 轴还是 Z 轴。控制点：（仅 Y 轴）允许从绘图上显示的控制点参照标高值，而非从活动图层平面。如果移动了标记或控制点，则标高值会自动更新。这允许您在房屋的一楼设置控制点，以便根据离一楼的高度设置标高基准值。在对象信息面板中，你也可以直接在绘图中指定位置（请参阅下面的设置控制点）。用户参照（Z 轴）：标高是基准标高对象的 Z 值，加上对象的图层标高，减去参照标高值。用户参照（Y 轴）：标高是基准标高对象的 Y 值，减去参照标高值。自定义：标高是自定义标高值地平面：（仅 Z 轴）标高是基准标高对象的 Z 值，加上对象的图层标高。设计图层 Z：（仅 Z 轴）标高是基准标高对象的 Z 值。 <楼层> 或楼层层级：（仅 Z 轴，需要 Architect 或 Landmark）标高是所选楼层或楼层层级标高值；如果需要，输入偏移值
参照标高	如果参照基准设置为“用户参照”，则指定参照标高值。在对象信息面板中，你也可以直接在绘图中指定标高（请参阅下面的选取参照标高）。
自定义标高	如果参照基准被设置为“自定义”，则指定标记的标高值
偏移（需要 Architect 或 Landmark）	如果将参照基准设置为楼层或楼层层级，则指定楼层或楼层层级的标高值的偏移
备注	如果标记布局包含备注，在此处输入
标高前缀	如果标记布局包含前缀（如 +），在此处输入
标高后缀	如果标记布局包含后缀（如 AMSL），在此处输入
主单位：	指定要用于标高值的单位。
舍入精确度	指定在对标高值进行舍入时使用的精确度
显示单位标记	显示单位标记及标高值
标记缩放系数	调整基准标高大小
使用水平引线	向基准标高添加引线
引线样式：	如果选中使用水平引线，则指定引线的样式
引线画笔颜色	如果选中使用水平引线，则指定引线的颜色
将画笔前景应用到所有图形	选择以将属性面板中设置的画笔前景色应用于标记图形；这将覆盖引线画笔颜色
对所有图形应用背景填充	选择以将属性面板中设置的填充背景色应用于标记图形；这将覆盖标记布局中的颜色
编辑标记布局	打开编辑模式以定义基准标高的几何图形和显示在其上的文本字段；请参阅基准标高布局。首选项对话框指示此设置是按样式还是按实例，但无法对其进行编辑。
仅“对象信息”面板
样式	替换、编辑或删除当前样式，或者（仅针对无样式对象）创建新的插件样式（请参阅不带目录选项的自定义插件对象样式）。编辑样式会更改文件中使用该样式的所有实例。
隐藏样式参数	隐藏按样式设置的参数；这些参数无法从“对象信息”面板编辑
设置	打开“基准标高设置”对话框
选取参照标高	如果参照基准被设置为用户参照，请单击此按钮，然后在绘图中单击以指示所需的标高。参照标高字段被更新为新的值。
设置控制点	如果参照基准被设置为控制点，请单击此按钮，然后在绘图中单击以指示所需的标高。
使用引线偏移	如果选择使用水平引线，则偏移部分引线与标高值以提高可读性；如果需要，拖动图柄以调整偏移
允许移动文本对象	为基准标高的文本部分提供一个控制点；单击它并将文本拖到所需位置，以提高可读性

基准标高布局

布局定义了基准标高的文本字段和二维几何图形。

在布局编辑模式下，使用任何平面图形工具以页面单位绘制标记的几何图形。如果使用原点 (0,0)，则该点始终是引线的主要附着点。

使用文本工具将静态和/或动态文本对象添加到布局中。从“对象信息”面板指定文本的外观；请参阅设置文本格式。

静态文本只显示每个对象上的文本。

动态文本在每个对象（而不是文本对象）上显示来自绘图的信息（例如楼层层级）。要创建动态文本，选择文本对象，然后从“对象信息”面板中单击使用动态文本。然后单击定义基准标高字段（或双击文本对象）以打开对话框并定义该字段。

单击以显示/隐藏参数。单击以显示/隐藏参数。

参数	说明
字段标签	输入要在标记布局中为此字段显示的文本
字段定义
当前字段定义	指定数据源并单击添加到定义时，变量被放置在此字段中。定义可以包括多个数据源、静态文本或标点符号以及简单的算术运算符。此字段定义的工作方式与数据标记的“定义标记字段”对话框中的定义相同；请参阅创建数据标记样式。
数据源	指定要在标记上显示的数据的来源。根据来源，有不同的选项可用。对象参数：选择要使用的参数名称（例如，标高）。对象功能：选择要使用的对象特定的对象功能（例如，楼层）。常规功能：从常规功能下拉菜单中选择项目标高，以将文档设定中的项目标高用于标记中。如果选择数字数据源（例如，标高对象参数），则会显示其他字段，以用于设置要在标记上显示的单位和/或精确度。显示千位分隔符包括千位分隔符。显示非负值的符号会在数字前面包括 + 号（表示正）或 ± 号（表示零）。显示单位/标记随单位值一起显示单位标记。如果选中，请选择在值和单位之间插入空格，以在数字和单位之间添加空格。要使用 SIA 单位标准，选择 SIA 作为单位选项并指定十进制舍入基数。选择始终米以显示分数米值而不是厘米。输入公差大小以设置公差上标相对于主数字的大小。
添加到定义	选择数据源的详细信息后，此按钮将被添加到当前字段定义窗口中的变量

如果需要，可以添加二维几何图形，如圆弧、圆形和线条到布局。

使用“对象信息”面板上的布局约束来控制文本和二维对象在标记上的位置。可用选项取决于对象类型。

单击以显示/隐藏约束。单击以显示/隐藏约束。

约束

说明

约束对象与边界的距离

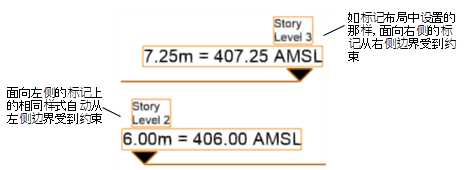

对于朝向绘图对象右侧的标记，约束选定对象与指定边界（左、右或两者）的距离。如果绘制朝向绘图对象左侧的标记（反转），约束也会自动反转。

固定宽度

对于二维图形对象，在必要时取消选择此选项以水平缩放对象适应边界框

退出对象编辑模式以更新对象并返回到正常绘图模式。
