快速入门：添加尺寸标注
难度：入门级
可以将尺寸标注直接添加到设计图层上的图形对象，也可以将其添加为视口注释。通过自动“尺寸标注”类，可以轻松自定义尺寸标注的颜色和文本。
在该项目中，您将执行以下操作：
设置尺寸标注的文档单位
建立一个简单的纸巾盒模型并为其添加尺寸标注
编辑“尺寸标注”类
创建尺寸标注的文本样式
将尺寸标注作为注释添加到视口中
命令和工具的位置因工作空间而异。您可以学习使用“快速搜索”功能快速查找命令或工具；请参阅快速搜索。您还可以在 Vectorworks 帮助系统中查看命令和工具 PDF。
设置尺寸标注的文档单位
选择新建命令打开一个新的空白文件。绘图将以俯视图/平面图（二维）打开。
因为您要画一个小盒子，所以要减小默认的图层比例。单击鼠标右键，然后选择活动图层比例以打开“图层比例”对话框。选择 1:2 设置。
然后选择文件 > 文档设置 > 单位。“尺寸标注”窗格控制单位在尺寸标注中的显示方式。对于本教程，请按如下所示更改设置：
单位 = 英寸
舍入样式 = 分数
分数精确度 = 1/8
绘制盒子的底部
您需要一个可以添加尺寸标注的三维对象。我们来创建一个纸巾盒。
在视图栏上，从当前视图/标准视图列表 中选择“右等轴”，或者只需按数字键盘上的 3 或使用屏幕上的视图控件立方体切换到三维视图。
单击矩形工具
，然后从工具栏中单击角到角模式
。
单击并拖动以绘制一个 7 英寸正方形。再次单击以创建正方形。
将光标悬停在正方形上。红色高亮显示表明推/拉模式
处于活动状态；单击并向上移动光标以创建 1/2 英寸拉伸。
绘制盒子的边
从工具栏中，单击矩形工具的中心到角模式
。

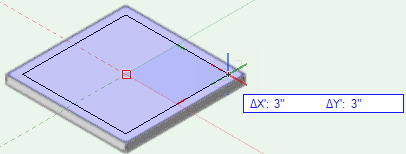

将光标悬停在盒子底部。紫色高亮显示表示自动工作平面，这意味着您绘制的下一个对象将放置在该曲面上。单击拉伸曲面的中心并向拐角拖动。单击以创建一个 6 英寸正方形。
将鼠标悬停在正方形上以再次访问推/拉模式。向上拖动并单击以创建高度为 6 英寸的拉伸。在接下来的步骤中，您将向下“推动”此拉伸的内部，留下 1/2 英寸的盒边。
从工具栏中，单击矩形工具的推/拉组合模式
。

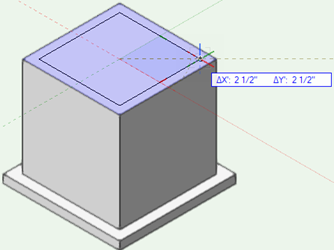

单击盒子拉伸曲面的中心并向拐角拖动；单击以创建一个 5 英寸正方形。
将鼠标悬停在正方形上以访问推/拉模式。向下拖动超过拉伸的底部（-6 1/2"），然后单击以完成推操作。
绘制盒子的顶部
单击选择工具
。按住 Ctrl 键的同时，单击盒子底部左下角，并将其直接向上拖动，以在盒子底部上方创建 6 1/2" 的复制拉伸。
单击椭圆工具
，然后单击工具栏中的中心模式
。
将光标悬停在盒子顶部以激活自动工作平面。单击拉伸曲面中心，并将光标移向一条边。单击以将椭圆的次半径设置为 1 英寸。然后将光标移向相邻的边。单击以将主半径设置为 2 英寸并创建椭圆。
将鼠标悬停在椭圆上并向下拖动到 -1 英寸的距离，以在顶部切割一个孔。别担心，我们不对任何纸巾建模。该进行尺寸标注了！
添加尺寸标注
单击不受约束线性尺寸标注工具
，可以创建任意角度的尺寸标注。
从工具栏中，选择一个预设的尺寸标注标准（标准）和文档单位（单位）。
可以设定自定义尺寸标注标准和自定义尺寸标注单位，以满足特定要求。

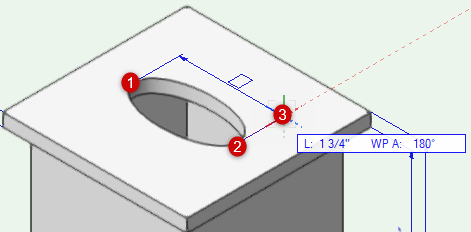

使用每种工具模式标注盒子不同部分的尺寸。单击要标注尺寸的两个点，并将其拖离对象，以预览证示线的长度和将放置尺寸标注的平面。单击以设置尺寸标注位置。
如果该模式可以显示多个尺寸标注，请单击要包括的所有点，然后双击最后一个点以完成尺寸标注。
有三种模式可供使用：
不受约束线性
：单个测量值的尺寸标注
不受约束链式
：连续链式尺寸标注
不受约束基线
：从同一基线点测量的尺寸标注集合

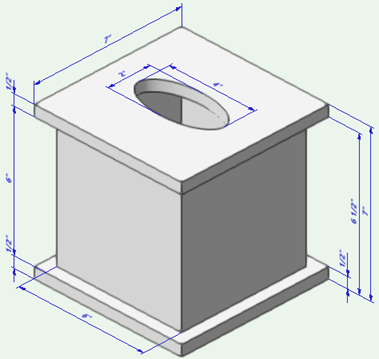

添加一组不受约束的基线尺寸标注
如果需要移动尺寸标注的文本部分以便于阅读，请使用选择工具选取文本框并将其拖动到新位置。可以用同样的方法移动尺寸标注线。
编辑“尺寸标注”类
您可能希望尺寸标注具有自定义字体或特定颜色。所有尺寸标注会自动以“尺寸标注”类放置，因此您可以编辑该类以轻松地一次更改所有尺寸标注。
请注意，类设置无法控制尺寸标注的所有部分。
颜色、线条粗细和文本样式由“尺寸标注”类控制
字体、字号和样式由文本样式（类设置的一部分）控制。
线标记由尺寸标注标准（位于所有尺寸标注工具的工具栏上）控制。
要编辑“尺寸标注”类：
选择工具 > 组织（或者按 Ctrl+Shift+O）以打开“组织”对话框。
选择“尺寸标注”类，单击编辑以打开“编辑类”对话框。
在“图形属性”窗格中，单击创建时使用选项，然后更改画笔的颜色和粗细。（请记住，此处的标记设置不会产生任何效果。）如果不希望尺寸标注文本后面有背景，也可以将填充的样式更改为“无”。
接下来，为尺寸标注创建新的文本样式。在对话框的“文本样式”部分，选中创建时使用选项。从文本样式列表中，选择“新建”以打开“创建文本样式”对话框。
输入样式名称，然后选择您喜欢的任何字体、字号和字体样式。（请记住，此处的颜色设置不会产生任何效果。）如果出现提示，请确认要更改现有尺寸标注。
保存类设置时，绘图中的尺寸标注将更新。
将尺寸标注添加到视口
图纸图层视口提供模型的视图，例如渲染的立面或横截面细节。视口内容可以根据需要进行渲染和注释。如果绘图出现更改，您可以轻松更新视口以反映这些更改。
到目前为止，您一直在向设计图层添加尺寸标注。现在，您将向视口的注释空间添加尺寸标注。对于三维对象，要添加尺寸的面必须与屏幕平面对齐，才能获得精确的测量结果。
选择纸巾盒部件，然后切换到俯视图。
按 Ctrl 键并拖动，可以在距离原始盒子几英寸的位置创建一个复制盒子。您将通过该盒子创建一个裁剪视口，以便可以向其添加尺寸标注。
使用矩形工具在复制框周围绘制一个矩形。在矩形仍处于选中状态的情况下，选择视图 > 创建视口。出现提示时，确认要使用矩形作为视口的裁剪。
在“创建视口”对话框中，单击在图层上创建，然后选择“新建图纸图层”。在“新建图纸图层”对话框中，接受默认值并单击确定以创建图纸图层。
返回“创建视口”对话框，输入绘图标题并单击确定以创建视口。
将显示新的图纸图层，并且视口已选定。右键单击视口并选择编辑注释绘图区域有一个橙色边框，表示您处于编辑模式。
由于视口是在俯视图中，因此单击受约束线性尺寸标注工具
，此工具会将尺寸标注线约束在尺寸标注创建所在平面的 X 轴或 Y 轴。向盒子中添加一些水平和垂直尺寸标注。单击退出视口注释以退出编辑模式。
可以将多个视口放置在同一图纸图层上，以显示同一对象的不同视图。
在俯视图（左）和正视图（右）中显示盒子尺寸标注的两个视口
