多芯电缆连接

模式

工具

工作空间：工具集

配电模块

示意图配电模块

电缆

Design Suite、Spotlight：电缆/电源规划

ConnectCAD：电缆路线

配电模块和示意图配电模块模式都将配电模块连接到电气设备。第一种模式通过创建沿绘制路径的电缆将电气设备连接至配电模块。第二种模式也将配电模块和电气设备连接起来，但它绘制的是作为直接链接的连接，以便清楚地标识插入配电模块的设备。要根据电缆连接类型自动插入特定的一转二分线器符号和参数设置，请在“电缆首选项”的“一转二分线器选项”窗格中指定要添加的默认一转二分线器配电模块（请参阅设置电缆首选项）。

在两种模式下，按住 Ctrl 键 (Windows) 或 Option 键 (Mac) 并单击电气设备，会将该设备连接到与前一个设备相同的电路，从而创建菊花链连接。按住 Ctrl 键或 Option 键并单击设备会继续在同一电路上创建菊花链。如果插入了一转二分线器，则按住 Ctrl 键或 Option 键并单击照明设备会将这些设备连接到同一电路而不创建菊花链。松开 Ctrl 键则终止电路。

可以连接的电气设备的数量等于配电模块上的输出数量。如果设备数量超过可用的配电模块输出数量，则要插入多个一转二分线器配电模块。

如果尝试以菊花链连接没有输出的照明设备，“电缆首选项”对话框将打开，并显示“一转二分线器选项”窗格。可以选择要插入的一转二分线器符号，或为照明设备使用另一个电路（请参阅设置电缆首选项）。

要将配电模块连接到多个电气设备：

单击“工具和模式”。

如果需要，单击工具栏上的电缆样式以从“资源选择器”中选择资源。

单击工具栏中的适当模式以选择电缆的创建方法。有关多段线工具模式的更多信息，请参阅创建多段线。

单击源配电模块。第一次单击必须在具有输出的配电模块对象上。“选择配电模块输出”对话框打开。请参阅选择输出。（如果选中“选择下一个空闲输出”选项，则对话框不打开。）

执行以下任一操作：

在配电模块模式下，如果存在电缆路径，则电缆将吸附到该路径。如果在“电缆首选项”中选中了绘制电缆时自动跟随路径，则电缆跟随现有桁架系统和电缆路径进行连接。新电缆可使用全部或部分路径。在期望的入点单击路径。电缆将在最靠近下一次单击的电缆路径的末端退出路径；继续单击以完成电缆线路。

要在路径结束之前退出电缆路径，在绘制电缆时按 Alt 键 (Windows) 或 Option 键 (Mac)。

在配电模块模式下，如果未使用电缆路径，请单击空白处设置路径，以使电缆遵循其所连接设备的路径。设置段的终点和下一段的起点（吸附到现有几何图形）。当放置电缆时，兼容的对象（如配电模块、电气设备、其他电缆和桁架）被高亮显示；单击以连接。如果在“电缆首选项”中选中了绘制电缆时自动跟随路径，则电缆跟随现有桁架系统进行连接。继续以这种方式绘制分段，并在电缆完成时双击。

示意图配电模块模式不使用电缆路径，因为它是一个示意图。单击要连接的第一个设备，然后继续单击要连接的其余设备。

在配电模块或示意图配电模块模式下，按住 Ctrl 键 (Windows) 或 Option 键 (Mac) 并单击电气设备，以将该设备连接到与前一个设备相同的电路，从而创建菊花链连接。按住 Ctrl 键并单击设备可继续在同一电路上创建菊花链。如果插入了一转二分线器，则按住 Ctrl 键或 Option 键并单击照明设备会将这些设备连接到同一电路，而不会创建菊花链。松开按键即可终止电路。

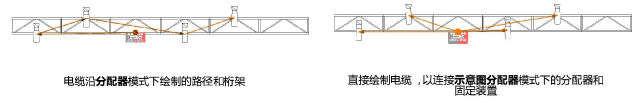

电缆连接从配电模块到电气设备的每个输出，沿配电模块模式下绘制的路径，或沿示意图配电模块模式下的直接路径。根据电缆首选项，连接器电缆可以出现弯曲，以便于识别。
