检查绘图
检查绘图中有关 ConnectCAD 对象、Spotlight 照明设备和配电模块的问题很有用，特别是在设计处于最终阶段时，或者当您要对对象进行编号或执行其他全局操作时。
检查绘图命令可对绘图当前状态进行一次性检查。使用可选择的标记对象来表明问题。
ConnectCAD 状态命令可在您工作时不间断检查绘图；问题在状态面板中按严重性顺序列出。您可以忽略在当前情况下不构成问题的情况。
在错误检查期间，Spotlight 照明设备和配电模块被视为设备项目。
如果绘图中包含已断开连接的电路或适配器，则会立即在断开连接的对象上显示告警图标
。
当前状态错误检查
|
命令 |
工作空间：路径 |
|
检查绘图 |
Design Suite：娱乐 > ConnectCAD 绘图 Spotlight：Spotlight > ConnectCAD 绘图 ConnectCAD：ConnectCAD > 绘图 文档上下文菜单 |
Vectorworks 可以自动检查绘图（当前图层或所有图层）中的插座、设备、电路、信号、布局对象和电缆路径的问题。任何问题都可以用颜色编码，以便于识别。
要检查绘图：
选择该命令。
“检查绘图”对话框打开。
|
参数 |
说明 |
|
插座 |
检查是否存在重复的插座名称和重复的插孔板孔实例 |
|
设备 |
检查重复的设备名称 |
|
电路 |
检查重复的电路名称以及删除或移动的电路 |
|
信号 |
验证接口类型之间的信号类型是否相同 |
|
布局对象 |
检查重复的设备项目、机架框架、设备机架、布局房间、照明设备、配电模块和用作房间的空间对象 |
|
电缆路径 |
检查未连接的电缆路径 |
|
检查其上的项目： |
选择是仅检查活动图层，还是检查文件中的所有图层 |
选择要检查的绘图项和问题标记的颜色，然后单击确定。
在追踪问题时，避免重复成功通过的任务是有帮助的；取消选择那些任务。

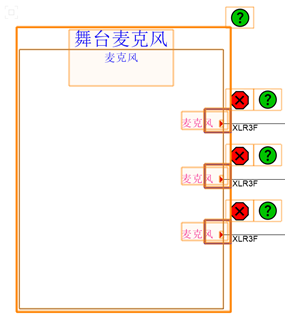

有问题的绘图对象由一个特殊类中的标记对象来指示，该类允许显示或隐藏这些对象。在某些情况下，ConnectCAD 标记对象可标记特定区域。在以下示例中，错误标记对象
指示具有重复名称的插座，而通知标记对象
指示信号不兼容的电路。
单击 ConnectCAD 标记对象时，“对象信息”面板将显示有关该问题的信息。
|
参数 |
说明 |
|
状态类别 |
显示问题的严重性
|
|
状态类型 |
指示对象检查失败 |
|
问题 |
提供问题的简要说明 |
|
信息 |
指定未通过检查的对象的名称 |
警告：设备名称或电路名称重复要在重复的标记对象之间导航，请单击“对象信息”面板中的上一个标记或下一个标记。
解决问题，清除标记（请参阅清除绘图标记），然后再次运行检查绘图命令以进行验证。
清除绘图标记
|
命令 |
工作空间：路径 |
|
清除标记 |
Design Suite：娱乐 > ConnectCAD 绘图 Spotlight：Spotlight > ConnectCAD 绘图 ConnectCAD：ConnectCAD > 绘图 文档上下文菜单 |
在运行绘图检查（或比较电缆列表和绘图命令）并解决区域中的问题或确定它们不是当前示意图的问题后，可以删除高亮显示的标记。
要在绘图检查后删除标记：
选择该命令。
连续错误检查
|
命令 |
工作空间：路径 |
|
ConnectCAD 状态 |
Design Suite：娱乐 > ConnectCAD 绘图 Spotlight：Spotlight > ConnectCAD 绘图 ConnectCAD：ConnectCAD > 绘图 窗口 > 面板 > 网页面板 |
当您打开 ConnectCAD 状态面板时，Vectorworks 会在后台持续运行检查，以监视绘图中是否存在 ConnectCAD 错误以及与 Spotlight 照明设备和配电模块相关的错误。如果在设计过程中发生错误，则面板将按照错误的严重性顺序显示错误。
要持续监视绘图错误：
选择该命令。
将打开“ConnectCAD 状态”面板。只要面板处于打开状态，Vectorworks 就会检查 ConnectCAD 错误以及与 Spotlight 照明设备和配电模块相关的错误。
如果绘图没有问题，则面板将显示一条消息，说明未发现问题。如果绘图存在问题，则面板中的每一行都会显示与问题关联的 ConnectCAD 或 Spotlight 对象。问题按严重程度排序。
|
参数 |
说明 |
|
状态 |
显示指示问题严重性的图标
|
|
对象 |
标识未通过检查的 ConnectCAD 或 Spotlight 对象的类型 |
|
问题 |
提供问题的简要说明 |
|
细节 |
指定未通过检查的对象的名称 |
|
视图 |
显示用于导航到与每个问题关联的对象并临时高亮显示该等对象的按钮
|
|
解决 |
指定应解决的错误以及可以忽略的警告和通知
|
错误：复制设备或插座；插座名称重复；或设备项目名称、房间名称、机架名称、机架框架名称、空间名称重复或为空；必须立即解决该问题。
警告：设备名称重复或为空，或者电路名称重复
通知：设备显示标记重复或为空，两个连接插座的信号类型不兼容，设备不存在设备项，落点未连接到电缆路径，或者电缆路径的起点或终点未连接
: 缩放到上一个对象；仅在出现重复名称或对象时显示
: 缩放到问题涉及的一个或多个对象
: 缩放到下一个对象；仅在出现重复名称或对象时显示
: 指示应解决的错误
: 忽略问题；该问题将灰显并移至列表底部
: 恢复以前忽略的问题的可见性修复绘图中的问题。
问题解决后，将从 ConnectCAD 状态面板中移除这些问题。
