创建布局

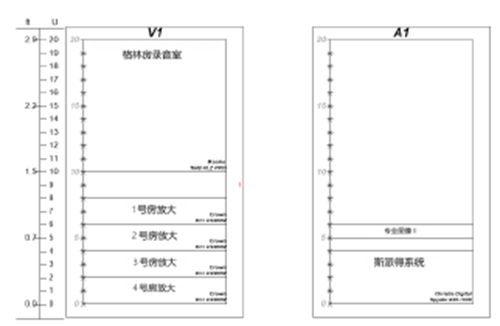

布局按比例显示支架内设备的位置。布局房间为设备创建象征性外围结构。如果正在处理建筑绘图，还可以使用空间对象。

ConnectCAD 模板提供了建议的图层，但它们不是必需的。放置立面布局，包括布局房间、空间对象、设备和“支架立面”图层上的接口面板。如果您设计的不仅仅是简单的布局，或者是在与同事一起处理建筑绘图，则空间对象也可以位于其他设计图层上。将设备支架和支架框架放置在“三维支架布局”设计图层上。“支架三维布局”图层还可以包含其他建模对象和楼面平面图对象，以便在真实世界设置中查看设备支架。
