工作表窗口

控制

说明

最小化功能区

在 Windows 中，此按钮可展开或折叠工具栏。或者，单击 (Mac) 或双击 (Windows) 选项卡以展开或折叠工具栏。

工作表设置

设置常规工作表选项。

自动重新计算：编辑单元格后重新计算所有工作表的算术函数。

设置默认字体：打开“设置文本格式”对话框以指定工作表的默认格式。

图像分辨率：设置包含图像的工作表的分辨率（需要 Vectorworks Design Suite 产品）。高于 150 DPI 的分辨率可能会显著增加文件大小，从而影响性能。

显示工作表工具栏组标签：打开或关闭工具栏上的组标签。

工具

说明

数字格式

设置选定单元格的数字格式。

常规：指定默认常规格式

小数：使用小数；为小数位数输入一个值，如果需要，使用逗号作为分隔符

科学：使用科学数字；为小数位数输入一个值

分数：使用分数；输入分数的舍入值

百分比：使用百分比；为小数位数输入一个值

尺寸标注：使用尺寸标注数字

面积尺寸标注：使用已为此文档指定的面积尺寸标注格式（精确度和单位）；同时在数字后面显示面积单位

体积尺寸标注：使用已为此文档指定的体积尺寸标注格式（精确度和单位）；同时在数字后面显示体积单位

角度：确定角度的精度以及所使用的测量系统；测量系统可以是度/分/秒，或是最多八位小数的十进制数

日期：使用日期格式；从列表中选择所需的格式

布尔值：将单元格数据评定为 True 或 False

文本：将单元格内容按文本处理，即使字符串中存在数字

前缀：在单元格值之前显示指定的前缀文本（“布尔”和“文本”格式除外）

后缀：在单元格值之后显示指定的后缀文本（“布尔”和“文本”格式除外）

图像格式

（需要 Design Suite 产品）

设置选定单元格的图像格式。请参阅在工作表单元格中插入图像。

指定图像类型。

二维属性：显示具有与参照对象相同二维属性的矩形。对于有样式的墙、楼板或空间，此矩形填充是对象的俯视图/平面图的横截面视图。

缩略图：在单元格中显示参照对象的缩略图图像；这对于二维/三维符号或插件对象十分有用。使用其他设置控制在缩略图中显示的比例、视图、旋转和渲染模式。

指定图像的大小。

自动调整大小：自动调整图像大小，使整个图像始终可见，即使单元格大小发生变化也是如此。

固定：根据指定的高度和宽度调整图像的大小；同时指定尺寸标注单位。

图层比例：根据对象在其上显示的图层的比例调整图像的大小（仅缩略图）。

自定义比例：选择此选项，然后输入图像比例（仅缩略图）。

指定视图细节。

标准视图：从标准 Vectorworks 视图中为图像选择任意视图（仅缩略图）。

渲染模式：对于除“俯视图/平面图”以外的任何视图，为图像选择渲染模式（“线框”、“着色”或“隐藏线”）；“俯视图/平面图”始终以“线框”模式渲染。仅应用至缩略图。

组件：选择要在工作表单元格中显示的符号和插件对象的二维/三维组件视图；可用选项取决于标准视图选择。

旋转：如果选定俯视图/平面图，输入图像的旋转度数（仅缩略图）。

边界：以指定的单位输入图像周围的边距大小。

背景填充样式。

设置选定单元格背景的填充样式。

无填充：移除所有填充

实体填充：应用所选颜色的填充

图案填充：使用指定的前景色和背景色应用选定图案的填充。

边框

设置选定单元格的边框。在弹出窗口的顶部，选择线条粗细、样式和颜色的设置。

指定要将设置应用于选定单元格的哪些部分。

无边框：移除所有边框

轮廓：仅在外部边缘启用和禁用边框

内部：在内部边缘启用和禁用边框

自定义边框是当前设置的交互式预览。单击显示的其中一条边框线，即可将当前粗细、样式和颜色设置仅应用于该边框线。

文本选项

设置所选单元格中文本的字体、字体大小、颜色和样式。

对齐选项

设置文本相对于单元格边框的水平和垂直对齐方式。

: 文本居左，数字居右

: 左对齐

: 右对齐

: 水平居中对齐

: 文本和数字居下

: 底部

: 顶部

: 垂直居中

合并单元格

将一组选定的电子表格单元格合并为一个单元格；单元格和边框格式设置及自动换行将应用至单元格组，而不是单个单元格。仅有组中左上角单元格中的内容和格式会应用至合并后的单元格。合并时其他单元格中的数据和格式设置将会丢失。

要拆分已合并的单元格，选择已合并的单元格组，然后再次单击按钮。

自动换行

将长度超过单元格宽度的文本设置为自动换行（自动调整行高）；取消选中则允许超过单元格宽度的文本“悬浮”显示在空的相邻单元格上。如果相邻单元格中包含内容，未换行的文本看起来像是被截断了。超过单元格宽度的数字将显示为字符 #。

水平/垂直文本

以水平或垂直方向显示文本

工具

说明

“打印”菜单

打印：打开“打印”对话框，以打印当前工作表。这是打印工作表的唯一方法，除非工作表被放置在绘图上。

打印机设置：打开“打印机设置”对话框。这几乎与标准“打印机设置”对话框相同，增加了缩放选项以帮助调整工作表适合打印页面。选择如何调整工作表以适合页面；如果选择了“自定义比例”，指定比例。所有缩放对称完成，保持宽高比。该设置为每个工作表面板保存。此对话框中的设置仅影响工作表的打印机信息。

页边距

设置打印单位和边距大小

页眉/页脚

设置打印页眉和页脚

打印标签

在打印输出中包含工作表的列字母和行号

打印数据库标题

在打印输出中包含工作表的数据库标题行

工具

说明

活动单元格

显示活动单元格的地址，例如 A2 或 F10

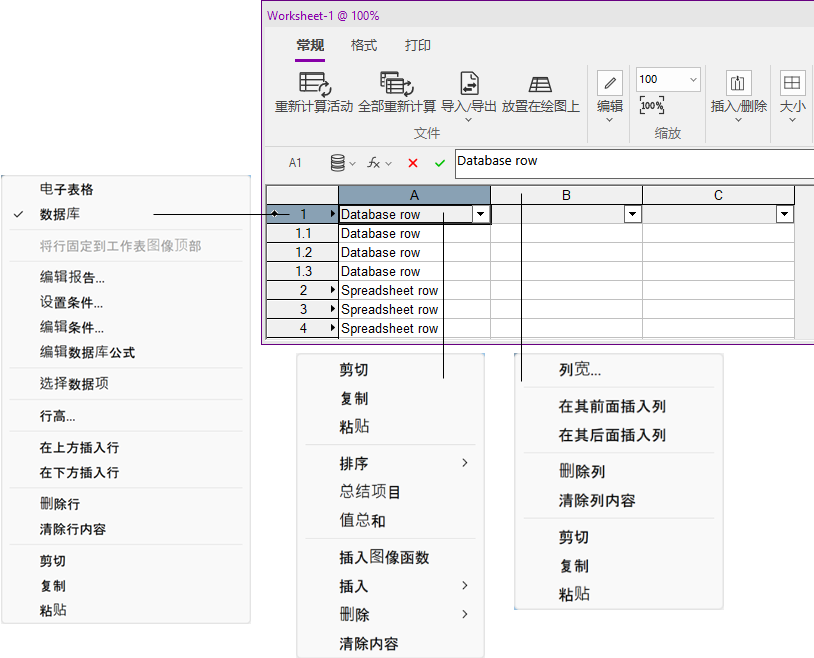

数据库菜单

这些命令的可用性取决于工作表的设置以及所选项目。

电子表格行：将一个数据库标题行转换为一行电子表格单元格。这会删除所有子行及其包含的信息。在标题行的列中定义的任何公式保持不变。此命令不影响电子表格单元格。

数据库行：将一行电子表格单元格转换为一个数据库标题行，并打开“条件”对话框（请参阅条件对话框）。此命令不影响数据库行。

显示数据库标题：在工作表窗口中切换显示和隐藏所有工作表数据库标题行。

创建报告/编辑报告：打开“创建报告”（电子表格行）或“编辑报告”（数据库标题行）对话框，输入报告的对象选择条件和数据；请参阅创建报告。

设置条件：打开“条件”对话框以设置用于生成数据库子行的新条件（仅限数据库标题行）

编辑条件：打开“条件”对话框以编辑用于生成数据库子行的条件（仅限数据库标题行）

编辑数据库公式：在公式字段中显示数据库行的公式，以进行编辑。如果该行是电子表格行，则将其转换为数据库行。

选择数据项：选择符合数据库行（数据库标题行）条件的绘图上的所有对象

选择项目：子行被选定时，选择绘图中的单个数据库对象

“函数”菜单

插入函数：打开“选择函数”对话框；选择一个要插入到公式中的函数（请参阅在工作表单元格中输入公式）

插入条件：打开“条件”对话框，选择要插入到某个公式中的搜索条件

插入图像函数：在当前单元格的公式中插入图像函数，请参阅在工作表单元格中插入图像（需要 Design Suite 产品）

“确认/取消”按钮

：确认公式字段中的输入；或者按 Enter 键。

：取消公式字段中的输入；或者按 Esc 键。

“公式”字段

显示活动工作表单元格的常量值或公式；请参阅在工作表单元格中输入常数值和在工作表单元格中输入公式。要展开或折叠字段，请单击字段右侧的箭头，或向上或向下拖动字段的底部边框。
