Crear una fila de seto
|
Herramienta |
Espacio de trabajo: Conjunto de herramientas |
|
Fila de seto
|
Design Suite: Planificación de sitio Landmark: Superficie blanda |
La herramienta Fila de seto crea un objeto de fila de seto compuesta de plantas mixtas (setos). Información de plantas desde una fila de seto se basa en datos de símbolo de planta y puede ser incluida en hojas de cálculos de lista de plantas.
La herramienta Fila de setos será eliminada con el tiempo. Las opciones proporcionadas por la herramienta Área de paisaje en modo Fila de setos son mucho más flexibles y detalladas. Consulte Crear áreas de paisaje. Objetos de fila de setos existentes pueden ser convertidos al nuevo tipo de fila de setos desde la paleta Información del objeto.
Un seto compuesto de una fila de una única planta también puede ser creado usando el modo Seto de la herramienta Planta (consulte Agregar plantas al diseño).
|
Modo |
Descripción |
|
Opciones de creación de polilínea |
Selecciona el método para dibujar la polilínea de ruta del objeto; consulte Crear polilíneas |
|
Preferencias
|
Abre el cuadro de diálogo Propiedades del objeto para configurar las preferencias predeterminadas para la fila de seto |
Para crear un objeto de fila de seto:
En vista Superior/Plano, haga clic en la herramienta y el modo.
Haga clic en Preferencias para abrir el cuadro de diálogo Propiedades del objeto y especificar los parámetros predeterminados de la herramienta. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
General |
|
|
Esquinas suaves |
Redondea las esquinas externas de la fila de seto |
|
Alinear |
Controla cómo el objeto de fila de seto es centrado en la ruta que la define |
|
Ancho |
Especifica el ancho de la fila de seto |
|
Altura |
Especifica la altura de la fila de seto |
|
Densidad según |
Determina cómo la fila de seto es calculada. Seleccione cómo las plantas son contadas e ingrese el número de plantas por unidad. |
|
Marco de sustentabilidad |
Abre el cuadro de diálogo Datos de sustentabilidad de fila de setos para especificar parámetros de sustentabilidad; consulte más abajo |
|
Información |
|
|
Longitud de seto |
Presenta la longitud de la fila de seto |
|
Número total de plantas |
Presenta el número total de plantas usadas para esta fila de seto en base al valor de densidad y porcentaje de cobertura vegetal |
|
Gráficos |
|
|
Estilo de límite |
Especifica el tipo de límite para el borde de la fila de seto |
|

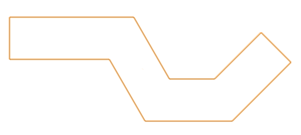

Estándar |
Configura el límite a una única línea
|
|
Nube de planta |
Dibuja el límite con una forma de nube cóncava o convexa; especifique el tipo de curva de nube y los parámetros de la curva de nube. Además de seleccionar el tamaño y altura de la curva, la variabilidad de la curva configura la variación entre las curvas más pequeñas y más grandes.
|
|

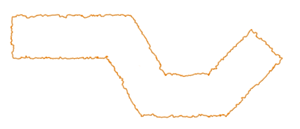

Línea de plantas |
Crea un límite de línea de planta a mano alzada; para un límite de línea de planta más grueso, especifique la longitud de un segmento más corto con grosor de segmento alto
|
|
Planta 1-7 |
Especifica la composición de especies de fila de seto para calcular cantidades de plantas para hojas de cálculo de plano de plantación. Desde el Selector de recursos, seleccione hasta siete estilos de plantas para conformar la fila de seto. |
|
Porcentaje |
Seleccione un porcentaje de cobertura para cada estilo de vegetación; las plantas no pueden combinar para exceder 100%. |
|
Quitar planta |
Quita la planta asociada. Debe haber al menos una planta en la fila de seto. |
|
Agregar planta |
Agrega una planta a la fila de seto |
Haga clic en el modo adecuado en la barra de herramientas para dibujar la forma de polilínea para el objeto de fila de seto. Para más información sobre los modos de la herramienta Polilínea, consulte Crear polilíneas.
De manera alternativa, cree una forma 2D cerrada y luego seleccione el comando Crear objetos desde formas (consulte Crear objetos desde formas). Esto puede entregar mejores resultados para una fila de seto curva que el uso de uno de los modos de polilínea.
Haga clic para configurar el punto de inicio del objeto de fila de seto.
Haga clic para configurar el final del segmento y el comienzo del siguiente. Continúe dibujando segmentos de esta manera hasta que la ruta del objeto de fila de seto está completa.
Si la fila de seto fue dibujada sobre un modelo de sitio, es automáticamente enviada a la superficie del modelo de sitio.
Si una textura aplicada a una fila de seto no está renderizando correctamente, intente editar la ruta del objeto (consulte Modo edición de objeto) y convierta la polilínea en un polígono; luego seleccione el comando Simplificar polígonos o polilíneas para reducir segmentación.
Una hoja de cálculo puede ser creada para informar tipos de especies y porcentajes de cobertura en la fila de seto. Inventarios preformateados están disponibles (consulte Crear informes).
Especificar parámetros de sustentabilidad
Las opciones de sustentabilidad le permiten adjuntar uno o más marcos de sustentabilidad al objeto. Puede adjuntar y especificar marcos, y luego puede usar la herramienta Cuentagotas para copiar los datos desde un objeto a otro.
Para más información sobre marcos de sustentabilidad y parámetros asociados, consulte el El Panel de sustentabilidad.
Para adjuntar y especificar un marco de sustentabilidad:
Haga clic en Marco de sustentabilidad desde las propiedades de objeto o la paleta Información del objeto.
Se abre el cuadro de diálogo Datos de sustentabilidad de fila de setos.
Haga clic en <Nuevo marco> para seleccionar un marco a adjuntar desde la lista Marco seleccionado.
Haga clic en Editar marco para especificar los parámetros de sustentabilidad para ese marco.
Las opciones disponibles dependen del marco seleccionado. Las opciones que no son parte del Panel de sustentabilidad están descritas en la tabla abajo.
Los parámetros del marco afectan los cálculos de marco de sustentabilidad asociado, si corresponde, a medida que objetos son colocados en el dibujo. Vea los resultados en el Panel de sustentabilidad.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Lista Marcos |
Enumera los marcos adjuntados al objeto. Haga clic en <Nuevo marco> para adjuntar un marco. |
|
Armazón seleccionado |
|
|
Marco |
Enumera los marcos y métricas disponibles. Muchos de estos marcos están asociados con métricas en el Panel de sustentabilidad; los otros están descritos abajo. |
|
Editar marco |
Abre un cuadro de diálogo de edición para especificar parámetros de sustentabilidad para el objeto |
|
Eliminar armazón |
Elimina el marco seleccionado desde el objeto |
|
Marcos que no son actualmente parte del Panel de sustentabilidad |
|
|
Superficie permeable |
|
|
Superficie permeable |
Seleccione si el objeto es permeable o impermeable. Si es permeable, ingrese la Tasa y seleccione las unidades. |
|
Coeficiente de escorrentía |
Ingrese el coeficiente de escurrimiento |
|
Índice de reflectancia solar (SRI por sus siglas en inglés) |
Ingrese el valor del índice de reflectancia solar |
Editar objetos de fila de seto
Para transformar la ruta de una fila de seto, haga clic con el botón derecho y seleccione Editar ruta desde el menú de contexto del objeto. De manera alternativa, haga doble clic en el objeto de fila de seto. Los estilos de planta y otros parámetros seleccionados pueden ser editados desde la paleta Información del objeto.
Convierta un objeto de fila de setos en la nueva y mejorada fila de setos de área de paisaje haciendo clic en Convertir en nuevo objeto de fila de setos/área de paisaje desde la paleta Información del objeto.
