调整磁贴

桁架符号内的磁贴控制桁架连接选项。如果您的自定义桁架连接不正确，请尝试更改磁贴的特性或位置以修复连接。如果桁架符号具有不寻常的自定义几何形状，或者如果根据无效的桁架连接数据插入了磁贴，则可能需要进行调整。

当桁架磁贴正确配置时：

它的中心点与桁架轮廓的中心(也是桁架十字的中心)对准。

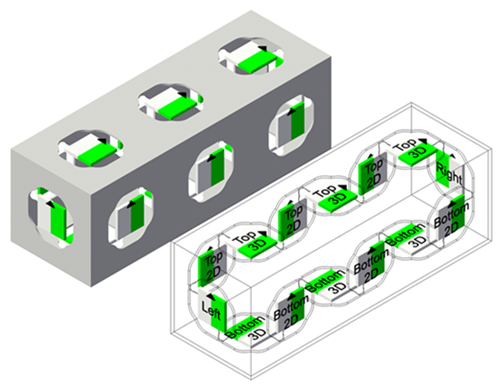

在沿桁架轮廓具有多个连接位置的中跨连接桁架中，磁贴的中心点必须与连接位置的中心对齐；请参阅中跨连接桁架。

它的方向与桁架连接的悬挂角度相匹配。

其连接侧（带箭头）朝外，朝向连接桁架。

它的箭头指向桁架轮廓的正交顶部。

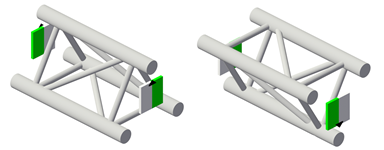

三角桁架中正确配置的磁贴

要检查和调整桁架磁贴：

在对象编辑模式下打开桁架符号的三维组件（请参阅对象编辑模式）。有很多种方法可实现这一目的：

从“桁架特性”对话框中单击编辑符号中的磁贴；有关对话框的说明，请参阅设置自定义桁架参数。

在绘图中选择一个桁架符号实例，然后从上下文菜单中选择编辑三维组件。

在资源管理器中选择桁架符号，然后从上下文菜单中选择编辑三维组件。

在编辑模式下，选择一个磁贴。该特性会显示于“对象信息”面板中。

要调整磁贴：

编辑磁贴特性（请参阅磁贴特性）。

对磁贴进行手动重新定位。绘制连接桁架轮廓相对侧中点的布局线可能会有所帮助。这些线条在磁贴必须放置到的中心点相交。使用按点移动工具将磁贴移动到中心点。如果需要，使用旋转工具将磁贴旋转到正确的悬挂角度。

磁贴特性

从“对象信息”面板查看和编辑磁贴特性，手动放置磁贴时也会显示该面板（请参阅手动放置磁贴）。

参数	说明
X/Y/Z	设置磁贴位置
滚动角度	沿 X 轴旋转磁贴；此值设置连接桁架的默认滚转角度
悬挂角度	沿 Y 轴旋转磁贴；此值设置连接桁架的悬挂角度
旋转	沿 Z 轴旋转磁贴；此值设置连接桁架的旋转

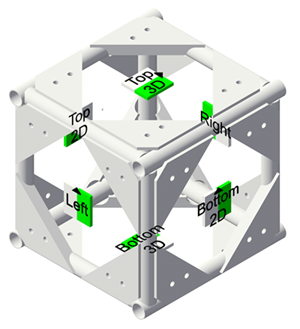

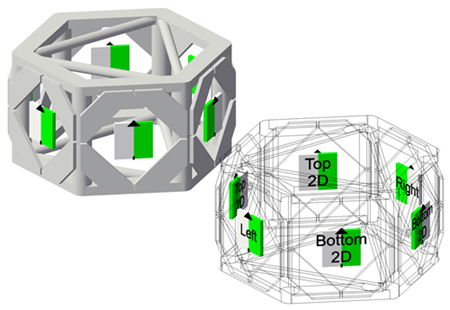

连接类型	设置桁架连接的类型这些选项对应于自定义桁架角中的六种连接类型，此处以左侧等距视图显示
性别	设置桁架性别
允许额外滚动角度	允许连接桁架的额外滚动角度。选项由磁贴上的黑色矩形指示。三角桁架不支持滚动角度。无：连接的桁架将始终与磁贴箭头对齐。 180°：连接的桁架可以与磁贴箭头对齐或以 180° 角连接，具体取决于光标位置。 90°、180°、270°: 连接的桁架可以与磁贴箭头对齐或以 90°、180° 或 270° 角连接，具体取决于光标位置。
