概念：电源示意图
难度：高级
电源示意图由灯位图上参与功率计算的所有对象的示意图组成。灯位图和电源示意图以不同方式显示相同对象。灯位图是物理世界的比例绘图。另一方面，示意图的布局是为了说明信号流向。此功能将 Spotlight 的灯位图专长与 ConnectCAD 的示意图功能相结合。

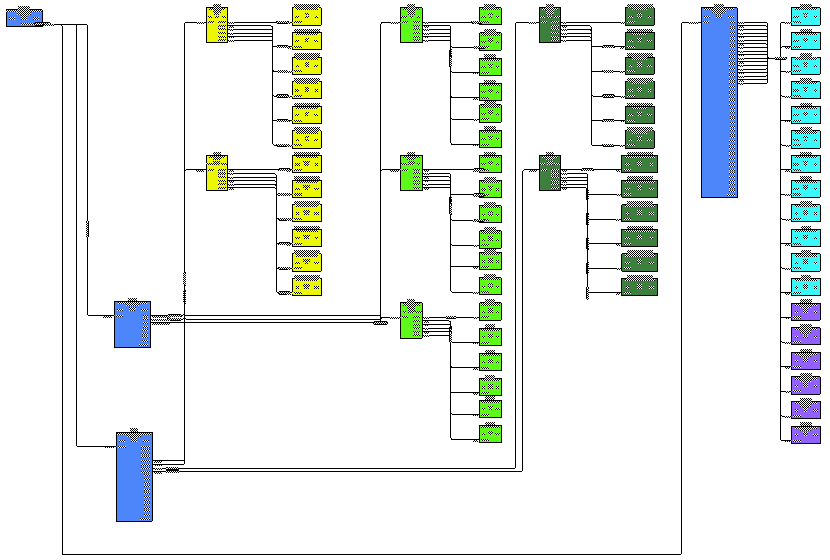

该示意图显示了从左到右的信号流，同一层级的设备显示在列中。设备的布局旨在最大程度减少彼此交叉的电路数量。

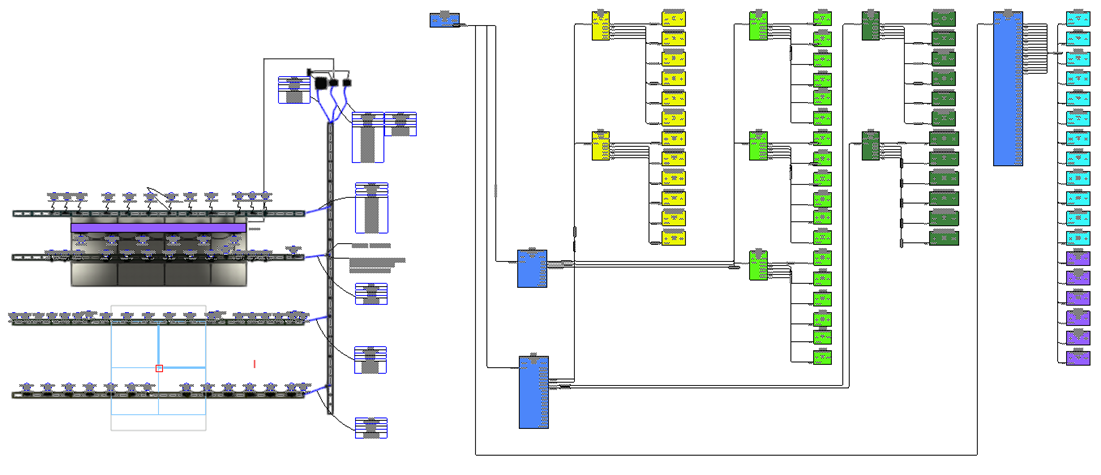

灯位图（左）和电源示意图（右）
创建电源示意图命令可从灯位图生成电源示意图。该命令的功能如下：
在选定图层中搜索参与功率计算的对象
检测 Spotlight 照明设备和配电模块
为指定图层上的照明设备和配电模块创建示意图设备
为设备添加插座。添加的插座数量基于可用的配电模块端口数量。插座根据 Spotlight 约定进行命名。
如果照明设备和配电模块已接通电源或已通过电缆连接，则添加电路以连接设备。电路与灯位图上的电缆相关联。
在灯位图上的照明设备和配电模块与示意图上的设备之间创建关联。以菊花链配置连接的照明设备在电源示意图中显示有插座回路；所有菊花链照明设备的功耗在配电模块处累加。
该命令还可以更新现有的电源示意图并刷新计算的功率值。如果设备或电路已存在，该命令不会复制它们。
照明设备和配电模块的功率记录附在其相关的示意图设备上，以跟踪信号流（请参阅连接电气系统的电源）。设备中的链接文本（请参阅链接文本到记录格式）显示电源记录字段的值。
如果编辑了灯位图上的照明设备、配电模块与电缆，则示意图上的关联设备与电路也会更新。同样，如果编辑了示意图上设备和电路，则灯位图上的关联照明设备、配电模块和电缆也会更新。Spotlight 电缆首选项（请参阅设置电缆首选项）控制是否自动将电缆添加到灯位图中。
如果从灯位图中删除电缆或连接，则指示删除的标记多段线将替换示意图上的电路。同样，如果从示意图中移除电路，则多段线将替换灯位图上的电缆。要移除标记，请选择清除标记命令（请参阅清除绘图标记）。
创建报告命令可以创建多种类型的工作表和明细表，以报告用电情况。在您选择电源示意图命令后更新电源工作表。您还可以使用数据可视化来检查错误，例如过载电路。
指定电源示意图设置
|
命令 |
工作空间：路径 |
|
电源示意图设置 |
Design Suite：娱乐 > 电缆/电源规划 Spotlight：Spotlight > 电缆/电源规划 ConnectCAD：布局 |
在创建电源示意图之前，请设置默认电源示意图设置。这些设置适用于当前文件。
要指定电源示意图设置：
选择该命令。
“电源示意图设置”对话框打开。
单击“常规设置”窗格以设置全局默认参数。
|
参数 |
说明 |
|
示意图对象栅格 |
控制示意图中对象的初始大小 |
|
对称 |
约束 Y 的设置，使之与 X 的设置相同，从而得到对称栅格 |
|
栅格 X/栅格 Y |
将栅格尺寸标注设置在 X 和 Y 方向；如果选择对称，则 Y 设置变灰 |
|
设备单位 |
|
|
功率 |
指定设备功率要求的“瓦特”或“千瓦” |
|
权重 |
选择重量测量单位（使用千克可获得最佳结果） |
单击“电缆长度”窗格。可以修改电路的默认电缆长度列表；从选定电路的“对象信息”面板中选择电缆长度。
|
参数 |
说明 |
|
电缆长度列表 |
列出可用电缆长度。 编辑任何内联条目。 |
|
添加 |
向列表中添加一个新电缆长度；新电缆长度保存在用户文件夹中。通过输入所需的新电缆长度来编辑新内联条目的线条。 |
|
删除 |
从列表中移除所选条目 |
|
恢复默认 |
还原默认的电缆长度 |
创建电源示意图
|
命令 |
工作空间：路径 |
|
创建电源示意图 |
Design Suite：娱乐 > 电缆/电源规划 Spotlight：Spotlight > 电缆/电源规划 ConnectCAD：ConnectCAD > 布局 |
该命令会基于选定图层中的照明设备和配电模块创建电源示意图。该命令还可以更新现有的电源示意图并刷新计算的功率值。
该命令还可以更新现有的电源示意图和计算功率值。如果设备或电路已存在，该命令不会复制它们。
如果照明设备和配电模块已接通电源或已通过电缆连接，则示意图中的设备将自动连接。请参阅连接电气系统的电源。
也可以稍后连接对象。进行连接时，将在示意图上自动创建电路，或将电缆添加到灯位图中。必须在“电缆首选项”对话框中选中在连接设备时自动创建电缆选项；请参阅设置电缆首选项。
选择连接选定对象的电源命令来连接选定的照明设备；将自动为示意图图层上的关联设备创建电路。（请参阅通过命令连接电源。）
选择连接选定项命令以连接选定的设备（或使用连接工具绘制电路），以自动绘制电缆和电源连接以及灯位图上的关联对象。（请参阅自动连接电路。）
要创建电源示意图：
选择该命令。
“创建电源示意图”对话框打开。
|
参数 |
说明 |
|
图层列表 |
选择具有照明设备和配电模块的图层，以用作电源示意图的基础。使用列中的复选标记表示将包括该图层。 |
|
选择所有图层/取消选择所有图层 |
选择所有图层，或取消选择所有图层 |
|
目标图层 |
指示要在其上创建电源示意图的图层 |
为每个唯一的照明设备和配电模块对象创建 ConnectCAD 设备，并将其放置在指定图层中。（请参阅放置基础设备或设备符号。）
如果需要，调整示意图中设备的位置。
显示与设备关联的 Spotlight 对象
要显示与示意图设备关联的 Spotlight 对象：
选择示意图设备。
在“对象信息”面板中，单击显示 Spotlight 对象。
视图切换到灯位图图层（如果需要），放大对象并选择。
