Inicio rápido: Creemos los diagramas esquemáticos y la disposición para un espectáculo escolar
Nivel de dificultad: Principiante
ConnectCAD le permite modelar los equipos, las conexiones y el cableado requeridos para redes electrónicas. En este tutorial creará una red de audio para una banda escolar tocando en un auditorio. Verá lo fácil que es:
Crear un nuevo dibujo y agregar dispositivos
Conectar los dispositivos
Crear una disposición para mostrar la posición de equipos dentro de un bastidor, a escala
Crear un informe que enumera las piezas en el dibujo
La ubicación de los comandos y las herramientas varía dependiendo del espacio de trabajo. Puede aprender a usar la característica Búsqueda rápida para rápidamente buscar comandos o herramientas; consulte Búsqueda rápida. También puede buscar el PDF Comandos y herramientas aquí en el sistema de ayuda de Vectorworks.
Agregar un dispositivo a un nuevo dibujo
Para comenzar, creemos un nuevo dibujo, agreguemos un dispositivo al dibujo y luego personalicemos el dispositivo.
Seleccione Archivo > Nuevo y luego seleccione una plantilla de ConnectCAD, imperial or métrica.
Se abre un nuevo dibujo en vista Superior/Plano (2D).
Seleccione la capa de diseño Diagrama esquemático desde la barra de vista o la paleta Navegación.
Haga clic en la herramienta Dispositivo
y dibuje un dispositivo aproximadamente 2 pulgadas de ancho por 3 pulgadas de alto (50 mm por 76 mm).
En la paleta Información del objeto, cambie el Nombre de dispositivo y la Etiqueta de presentación a Micrófonos de escenario, y la Descripción a Micrófonos.
El nombre de dispositivo/etiqueta de presentación y la descripción se presentan en el dispositivo.
Haga clic en la herramienta Enchufe
. En la barra de herramientas:
Especifique Micrófono como el Nombre.
Haga clic en los modos Salida y Enchufe derecho.
Seleccione el tipo de Señal MIC/LINE (audio análogo de micrófono o línea). (El conector es automáticamente seleccionado para usted.)
Haga clic para colocar tres micrófonos en el dispositivo, uno para cada estudiante en el escenario. Los micrófonos son sólo salida, por lo que van en el costado derecho del dispositivo.
Agregar un mezclador
Los micrófonos están cableados a un mezclador en la sala de control en la parte posterior del auditorio. Agreguemos el mezclador al diagrama esquemático.
Haga clic en la herramienta Armador de dispositivos
y luego haga clic en el dibujo a la derecha de los micrófonos.

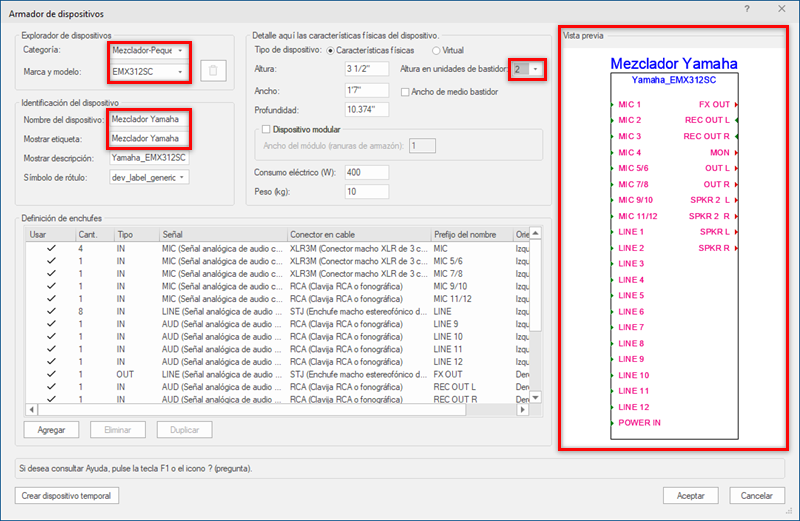

Se abre el cuadro de diálogo Armador de dispositivos.
Seleccione el mezclador de un fabricante:
Categoría: Audio > Mezclador-Pequeño
Marca / Modelo: Yamaha / EMX312SC
Nombre de dispositivo y Etiqueta de presentación: Mezclador Yamaha. (Si desea, puede cambiar la Etiqueta de presentación.)
Altura (unidades de bastidor): 2

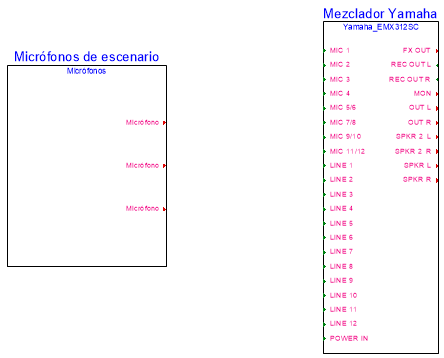

El panel Vista previa presenta una vista previa del mezclador.
Haga clic en Aceptar para agregar el mezclador al dibujo.
Agregar altavoces
El mezclador envía sonido por cuatro altavoces en el auditorio. Agreguemos los altavoces al diagrama esquemático.
Haga clic en la herramienta Armador de dispositivos nuevamente y luego haga clic en el dibujo a la derecha del mezclador para abrir el cuadro de diálogo Armador de dispositivos.
Seleccione el altavoz de un fabricante:
Categoría: Audio > Altavoz
Marca / Modelo: JBL / EON206P
Nombre de dispositivo y Etiqueta de presentación: Altavoz
Ya que el altavoz no es colocado en una estructura de bastidor no tiene que especificar la Altura (unidades de bastidor).
Haga clic en Aceptar para agregar el altavoz al dibujo.
Con el altavoz seleccionado, seleccione Editar > Duplicar armado.
Se abre el cuadro de diálogo Duplicar armado.
Configure los siguientes atributos:
Forma: Armado lineal
Número de duplicados: 3
Posición de primer duplicado determinada por: Clic siguiente con el botón del ratón

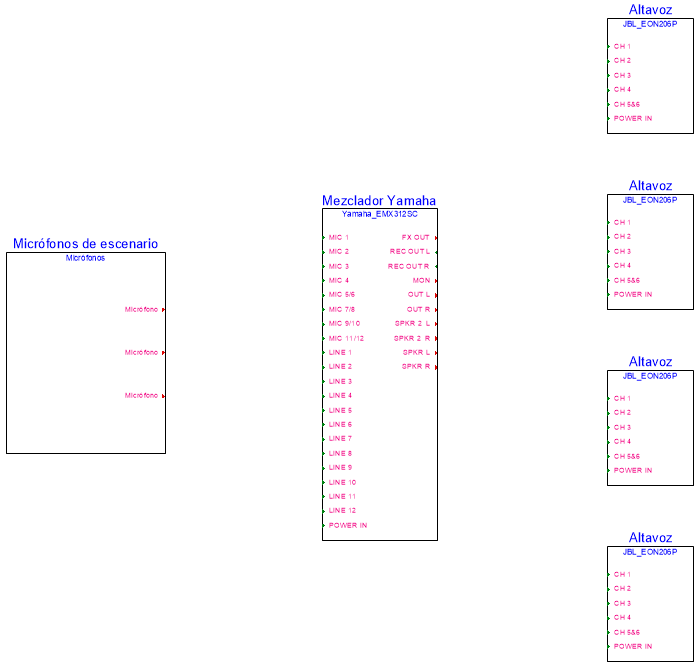

Haga clic en Aceptar y luego haga clic debajo del primer altavoz para agregar tres altavoces duplicados.
De manera opcional, podría querer alinear los altavoces de manera vertical con el comando Alinear/Distribuir. Alinee los altavoces seleccionados al borde Izquierdo.
Etiquetar los altavoces
Para etiquetar los altavoces:
Haga clic en la herramienta Selección
y seleccione los cuatro altavoces.
Seleccione ConnectCAD > Dibujo > Renumerar objetos de ConnectCAD.

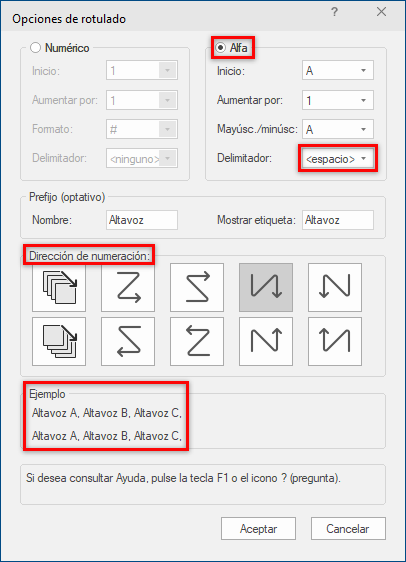

Se abre el cuadro de diálogo Opciones de etiquetado.
Seleccione la opción Alfa. Puede conservar la mayoría de los valores predeterminados, pero cambiemos el Delimitador a <espacio>. Luego, seleccione una Dirección de numeración. El cuadro Grupo de ejemplo muestra cómo los dispositivos serán etiquetados.
Haga clic en Aceptar para etiquetar los altavoces A, B, C y D.
Agregar un reproductor de CD/medios
Usemos la herramienta Armador de dispositivos una vez más para agregar un reproductor de CD/medios. La banda desea reproducir un archivo de audio en segundo plano.
Haga clic en la herramienta Armador de dispositivos y luego haga clic en el dibujo debajo del dispositivo Micrófonos de escenario para abrir el cuadro de diálogo Armador de dispositivos.
Seleccione un reproductor de CD/medios de un fabricante:
Categoría: Audio > Reproductor de CD/medios
Marca / Modelo: Denon > DN-300Z
Nombre de dispositivo y Etiqueta de presentación: Reproductor de medios
Altura (unidades de bastidor): 1

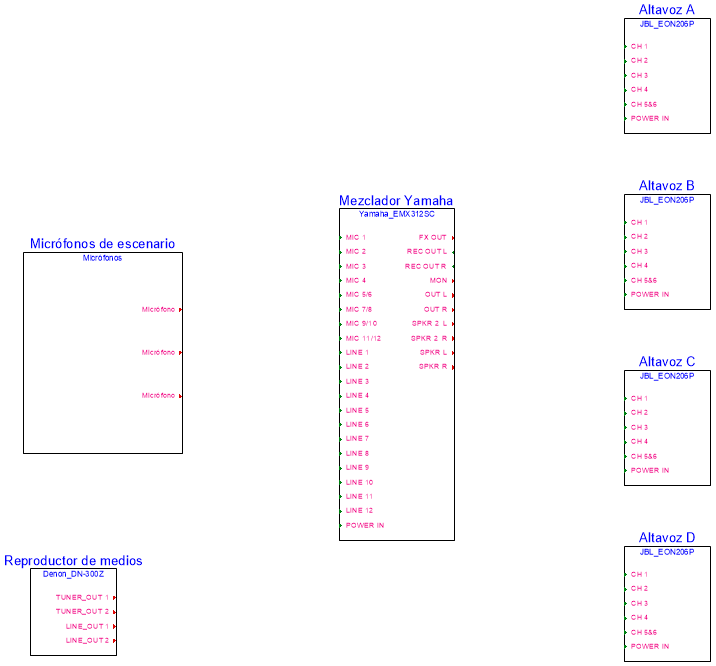

Haga clic en Aceptar para agregar el reproductor de medios.
Conectar los dispositivos
Ahora tenemos que conectar los dispositivos que fueron agregados al dibujo.
Haga clic en la herramienta Conectar
.
Conecte los micrófonos al mezclador haciendo clic en cada enchufe de Micrófono y conectándolo a un enchufe MIC en el mezclador. Un circuito es creado.
De manera opcional, seleccione el modo Conexión múltiple
para conectar múltiples enchufes de micrófono a múltiples enchufes de mezclador al mismo tiempo.

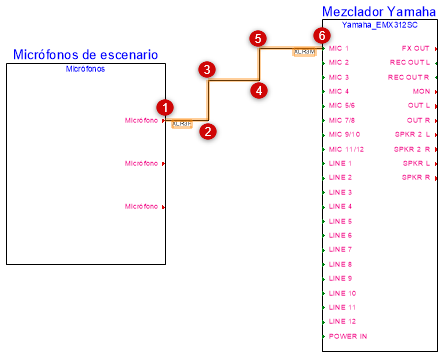

Puede hacer clic en dos enchufes para conectarlos o, después de hacer clic en el primer enchufe, puede hacer clic en diferentes lugares en el dibujo para configurar puntos intermedios para la ruta de circuito.
También puede usar la herramienta Remodelar
con el modo Agregar vértice
para agregar vértices al circuito y luego arrastrar un controlador para remodelar la ruta de circuito.
Conecte el enchufe LINE_OUT 1 en el reproductor de medios al enchufe LINE 1 en el mezclador.
Conecte cada una de las salidas de altavoz del mezclador (SPKR 2 L, SPKR 2 R, SPKR L, SPKR R) a CH 1 en cada altavoz. Para cada circuito, desde la paleta Información del objeto seleccione "ADAT (audio digital canal 8 desbalanceado)" para el tipo de Señal.

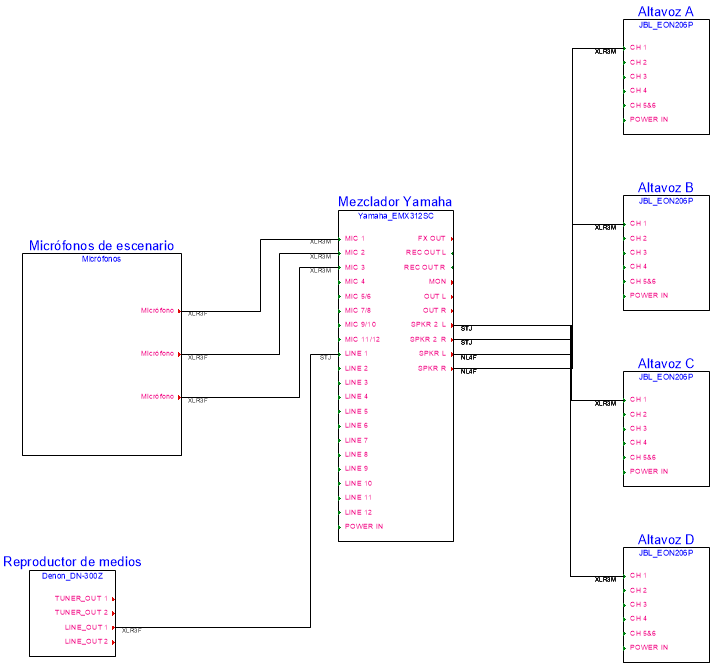

Ya tenemos nuestro diagrama esquemático.
Crear una disposición
Vectorworks puede crear elementos de equipos 3D desde los dispositivos esquemáticos en el dibujo. Creemos una simple vista de disposición del diagrama esquemático.
Seleccione los dispositivos de mezclador y reproductor de medios.
Cambie a la capa de diseño Disposición 3D.
Seleccione ConnectCAD > Disposición > Crear equipos.

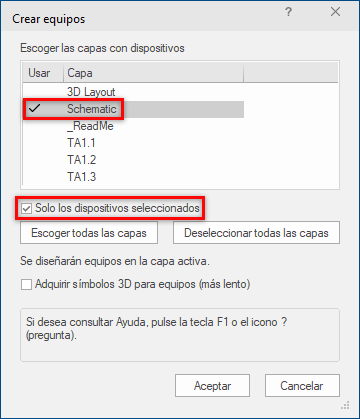

Se abre el cuadro de diálogo Crear equipos.
Haga clic en Anular la selección de todas las capas y luego haga clic en la columna Usar junto a la capa Diagrama esquemático.
Seleccione Sólo dispositivos seleccionados.
Cuando hace clic en Aceptar, equipos 3D para el reproductor de medios y mezclador son colocados en el dibujo. Pongámoslos en un bastidor de equipos.

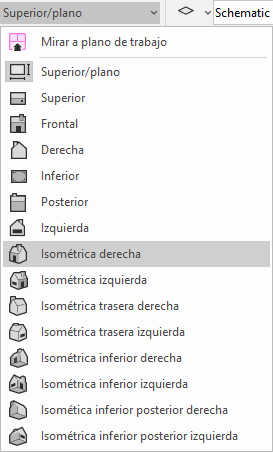

En la barra de vista, seleccione Isométrica derecha desde la lista Vista actual/Vistas estándar, o simplemente presione 3 en su teclado numérico o use el cubo de Control de vista en pantalla para cambiar a una vista 3D.
Haga clic en la herramienta Bastidor de equipos en 3D
y luego haga clic dos veces para colocar un bastidor. Con el bastidor seleccionado, seleccione un Altura de 25 (porque este es un bastidor de equipos pequeño) en la paleta Información del objeto.
Usando la herramienta Selección , arrastre los equipos al bastidor o arrastre para reposicionar los equipos.

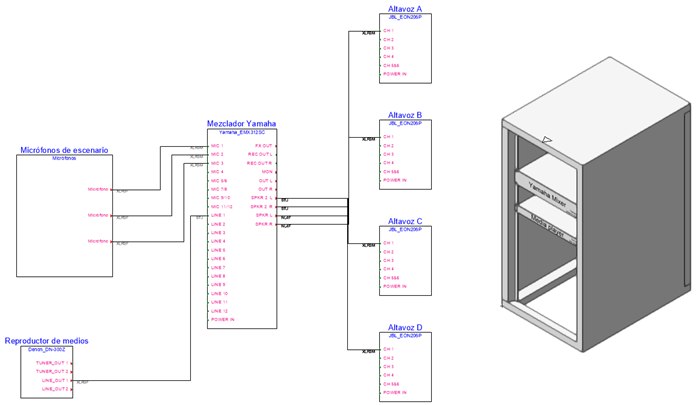

Ahora si modelamos la sala de control en la parte posterior del auditorio tenemos nuestros modelos 3D y están conectados a los diagramas esquemáticos en la capa de diseño Diagrama esquemático.
Crear un informe
Creemos un informe para el administrador del teatro que enumera las piezas que planeamos usar. Hagamos esto en una hoja de cálculo de Vectorworks.
Seleccione ConnectCAD > Documentación > Informe de piezas de ConnectCAD.

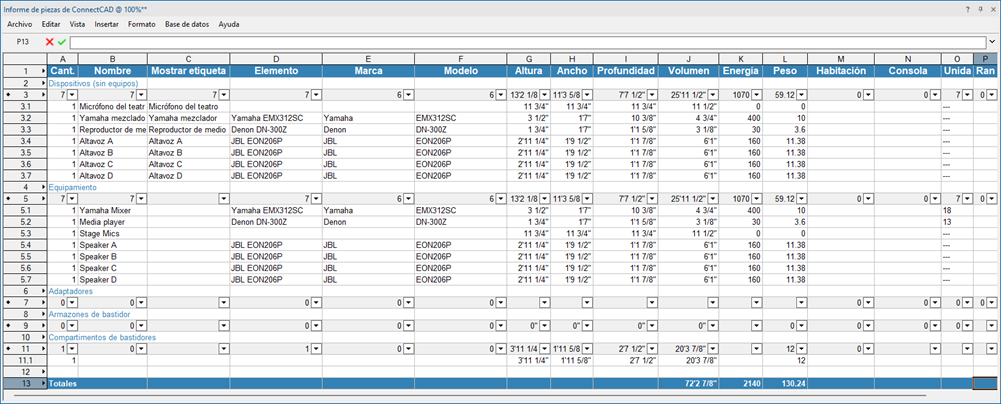

La hoja de cálculo es creada y se abre automáticamente. Los dispositivos y sus ubicaciones están dispuestas para cualquier persona que necesita la información.
