快速入门：创建场地模型

难度：中级

只需点击几次即可创建一个简单场地模型，并可向其中添加场地修整器和对象。使用本主题可帮助您了解如何在 Vectorworks 中绘图、导入源数据以创建简单场地模型、修改该模型、放置对象、查看对象以及熟悉界面的使用。这个概念地形只是一个关于如何创建和修改实际场地模型的思路，但它将帮助您入门！

命令和工具的位置因工作空间而异。您可以学习使用“快速搜索”功能快速查找命令或工具；请参阅快速搜索。您还可以在 Vectorworks 帮助系统中查看命令和工具 PDF。

创建场地模型

场地模型通常基于源数据，可能来自勘测员或导入的场地文件。源数据可以来自包含表数据点、三维位点、多边形、多段线或桩对象的测量文件，也可以来自包含这些对象的导入文件。您甚至可以从点云中获取源数据。

我们将从另一个应用程序导入包含源数据的文件。下载名为 Elevation data.dwg 的文件（可在此处下载）并将其保存到您的计算机。由于此文件使用公制单位，因此我们将使用公制系统。

选择新建打开一个新的空白文件。

绘图将以俯视图/平面图（二维）打开，并以内部原点为中心。

选择单位以打开“单位”对话框。在“尺寸标注”窗格中，选择“米”作为长度单位，选择“平方米”作为面积单位。

选择导入单个 DXF/DWG，然后选择您之前下载的 Elevation data.dwg 文件。

请注意，Vectorworks 自动检测文件中的单位使用了米。接受默认值。

如果“字体映射”对话框打开，请接受替换字体。导入文件。

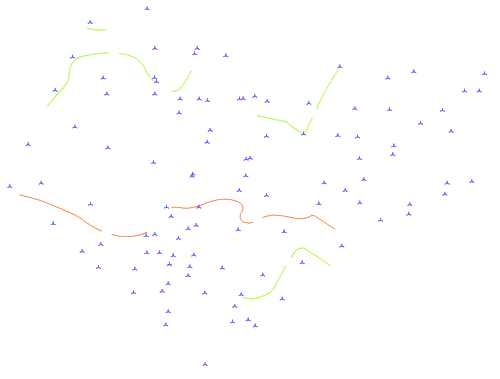

我们将使用此导入的场地数据来创建场地模型

您已经导入了一组包含标高数据的三维位点和三维多边形。它们被自动发送到以该文件命名的新设计图层：Elevation data.您通常会希望场地模型位于其自己的设计图层中；场地模型应以内部原点为中心。

与现实世界的情况类似，我们需要对数据进行一些清理。在这个例子中，我们只想使用位点，并删除三维多边形。根据其名称，三维多边形来自原始文件中的等高线。此外三维多边形还包含许多顶点，这并不理想。

有时，您可能会收到并需要使用三维多边形和位点的组合，或所有位点，或所有三维多边形。具体取决于文件。

单击选择类似工具，然后单击一个三维多边形。这将选择所有多边形。

按下删除键。

我们来检查一下我们的位点是否是有效数据。单击选择类似工具，然后单击三维位点以选择所有数据。

选择验证三维数据。

我们有一些重复数据点，这可能会导致在创建场地模型时出现问题。Vectorworks 可以为您删除这些重复数据点。单击删除点。

在三维位点仍处于选中状态的情况下，选择从源数据创建场地模型。“场地模型设置”对话框将自动打开。

有两种显示场地模型的方法：“现有”和“拟定”。“现有”表示进行任何修改之前的场地。拟定场地模型是现有场地模型加场地修整器的几何效果。我们希望看到我们计划进行各种修改的场地模型的版本，也就是拟定场地模型。

在场地模型设置的二维显示和三维显示窗格中，选择“仅拟定”显示。为二维显示样式选择“二维等高线”，为三维显示样式选择“三维网面”。

在“二维显示”窗格上，仅显示主等高线的等高线标签，并使其与地形线平行，这是标准方式。

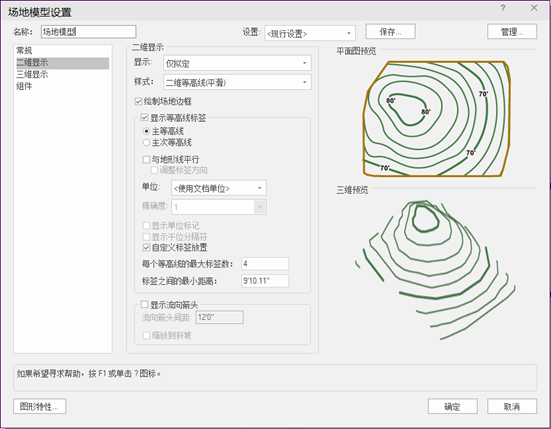

二维显示设置

接受其余的默认场地模型设置，然后单击确定以创建场地模型。

等高线标签的文字相对于场地模型太大。从文本菜单中选择字号，然后选择字号 6。

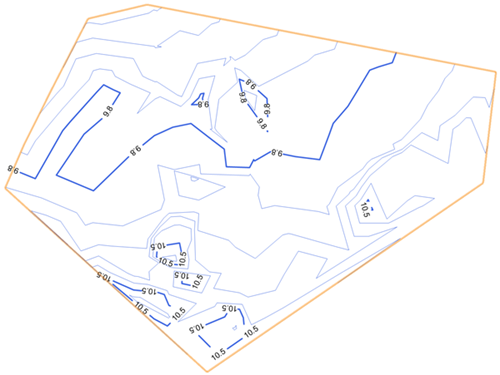

场地模型的俯视图/平面图

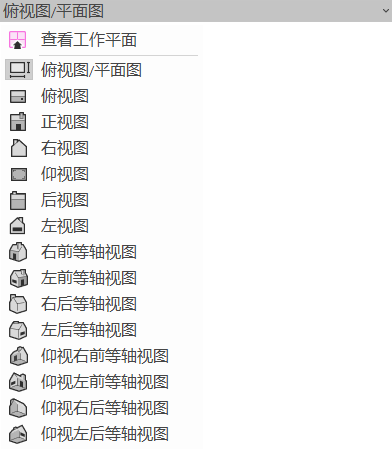

在视图栏上，从当前视图/标准视图列表中选择“右等轴”，或者只需按数字键盘上的 3 或使用屏幕上的视图控件立方体切换到该三维视图。

使用屏幕上的视图控件立方体或航拍工具从各个角度查看三维模型。如果将光标悬停在场地模型上，可以看到数据点之间的三角测量，这将创建场地模型曲面。

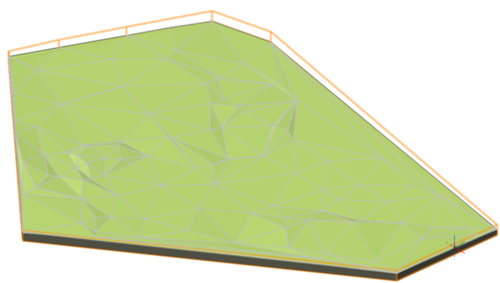

这是三维视图中的拟定场地模型

调整三角测量

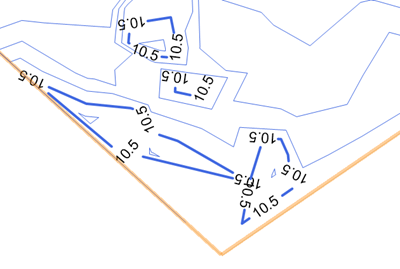

创建场地模型后有时需要调整源数据。如果我们将注意力集中在 10.5 米处的一些等高线上，我们在访问实际现场时会回想到，这些等高线并不能完全代表海拔高度。当测量的标高点相当稀疏时，可能会发生这种情况。

我们可以回到源数据，并在适当的标高添加（或移除）位点或三维多边形，以进行任何所需的校正。

单击“快捷首选项设置”，并确保启用编辑模式下显示其他对象的快捷首选项设置。

通过从视图栏上的当前视图/标准视图列表中选择，或按数字键盘上的 0 以切换到俯视图/平面图。

选择场地模型，然后从“对象信息”面板中，单击从源数据重新创建以进入对象编辑模式。会显示一条提示，警示您即将丢失等高线编辑或曲面雕刻，但我们尚未进行此类编辑，因此我们可以关闭此提示。

在编辑模式下，我们仍然可以看到场地模型的俯视图/平面图，这非常有用。我们希望保持在俯视图/平面图中，因此我们将仍然使用二维工具进行编辑。单击二维多边形工具，单击以绘制一条线，用于连接窗底部两个区域（标高为 10.5 米），然后双击以完成。

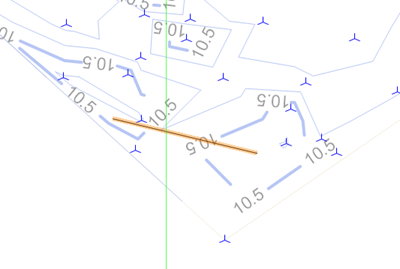

在两个区域之间绘制一个多边形，标高为 10.5 米。

我们需要为选定的线设置标高，因此我们必须将其转换为三维多边形。选择转换为三维多边形。在“对象信息”面板中，输入10.5 米标高的 Z 高度。单击退出从源数据重新创建以退出编辑模式。

如果没有在俯视图/平面图中，则可以从视图栏上的当前视图/标准视图列表中选择，或按数字键盘上的 0，或使用屏幕上的视图控件立方体来回到俯视图/平面图。

源数据的三角测量已通过三维多边形调整。

我们已经调整了源数据。

添加场地修整器

现在场地模型已准备就绪，可以对拟定场地模型进行编辑了。我们要创建一个平坦的区域，以打造一个漂亮的花园。

首先，我们需要通过绘制坡度限制来建立允许进行编辑的场地模型区域。在坡度限制之外，场地模型保持不变。坡度限制从拟定场地模型过渡到现有场地模型。

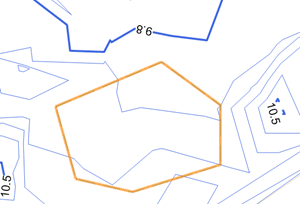

单击场地修整器工具，然后单击坡度限制模式。在 10.5 米等高线之间绘制坡度限制区域。

建立具有坡度限制的工作区域

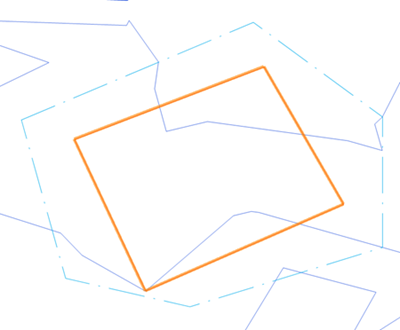

我们来为花园添加一个稍微抬起的平坦区域。如果需要，可以使用鼠标滚轮滚动来放大该区域。单击场地修整器工具，然后单击平面垫块模式。绘制一个矩形，以在坡度限制范围内创建平面垫块。

花园的平面垫块

在“对象信息”面板中，将垫块修整器的标高设置为 11 米。

从“对象信息”面板中单击更新场地模型来更新场地模型。现在通过垫块来修整拟定场地模型（在坡度限制区域设置的限制范围内）。请注意坡度限制如何定义场地模型更改的渐变区域。使用屏幕上的视图控件立方体或航拍工具从不同角度查看三维垫块。

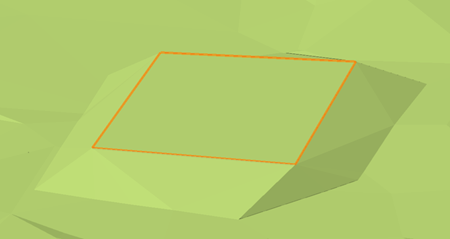

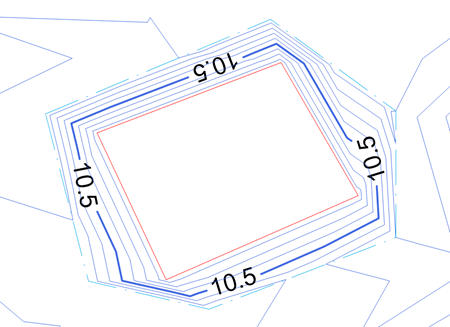

修改的场地模型的俯视图/平面图和三维视图

选择场地模型。在“对象信息”面板中，单击更新计算。可以看到，如果我们想要添加这个抬起的花园区域，我们需要向场地增加大约 60 立方米（或 2000 立方英尺）的填充量。

添加场地对象

我们在花园里添加植物区域和座位区域，然后添加一个栅栏。

我们在平面垫块上添加一棵树和一些灌木。单击植物工具。在工具栏中，单击植物样式列表，然后从资源选择器中选择“基础植物观赏树 01”。

在垫块上放一棵树。树将自动放置在场地模型的曲面上。

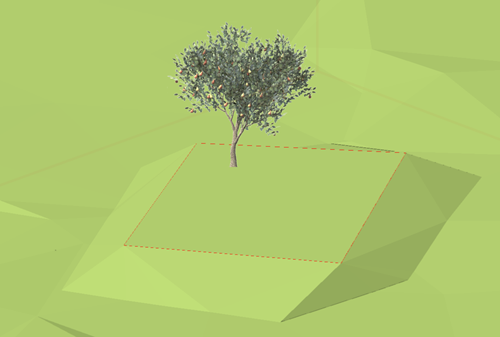

我们在花园里种了一棵树。

现在，从植物样式资源选择器中选择“基袦植物低矮灌木 01”。在树底部周围放置一些灌木。

如果尚未打开资源管理器，请将其打开（快捷键为 Ctrl+R（Windows）或 Cmd+R（Mac））。在资源管理器中，搜索术语“布局”。选择“场地布局 - 带花盆的庭院沙发”布局符号，将其放置在花园区域中。因为我们在三维视图中，所以符号会被放置在场地模型曲面上。

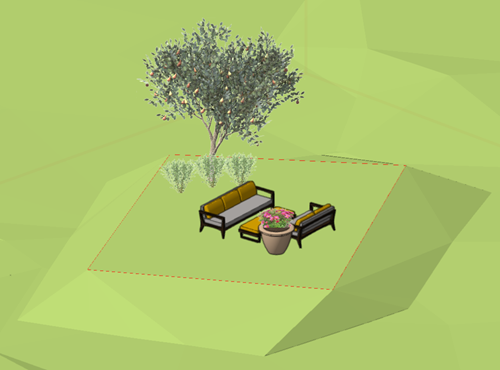

我们增加了一个舒适的座位。

通过从视图栏上的当前视图/标准视图列表中选择，或按数字键盘上的 0 以切换到俯视图/平面图。（也可以在三维视图中放置栅栏，但在俯视图/平面图中更容易进行）。在花园区域周围添加栅栏。单击栅栏工具；在工具栏中，单击栅栏样式列表，然后从“资源选择器”中选择“栅栏木质分离式栏杆”符号（公制）。

单击以开始绘制栅栏，然后单击垫块的每个角以放置栅栏。栅栏将自动放置在场地模型曲面上。

按数字键盘上的 1（或使用当前视图/标准视图列表）以获得左等轴视图。

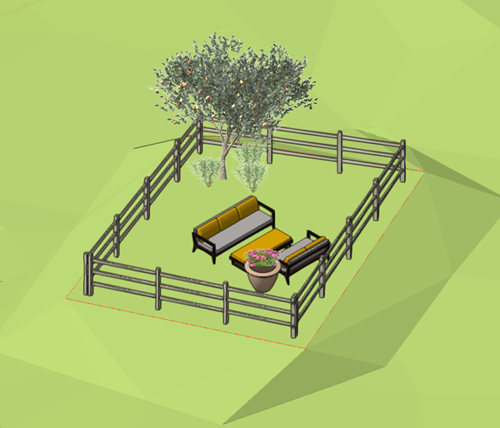

栅栏可以避免鹿进入花园。

我们需要一扇门才能进出这个让人放松的花园。选择栅栏，然后单击形状重调工具。单击大门模式和添加门模式，然后从大门配置资源选择器中选择一个大门。已经建议了一个与栅栏匹配的门。单击栅栏的其中一个面板以在栅栏中放置门。

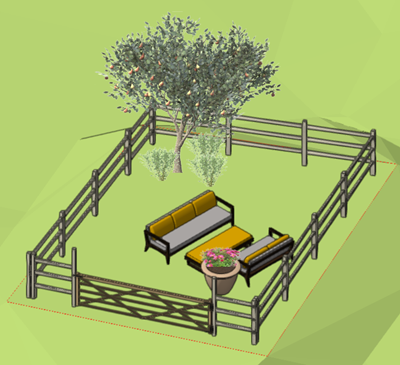

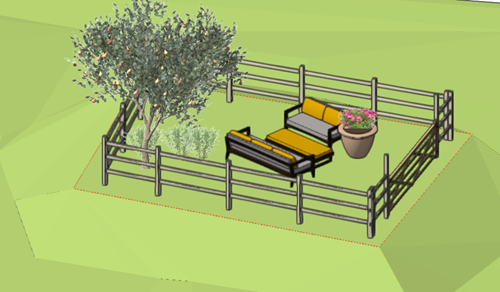

看起来真是个放松的好地方！
