Concepto: Dispositivos ConnectCAD
Nivel de dificultad: Principiante
Dispositivos son grupos de tomas de corriente con una etiqueta y gráficos para representar el dispositivo y su función. Conexiones entre dispositivos ilustran la dirección y el tipo de flujo de señal. Vectorworks incluye miles de dispositivos de fabricantes separados en categorías de uso. Usted puede personalizar los dispositivos para crear su propia biblioteca de dispositivos frecuentemente usados, o crear dispositivos totalmente personalizados desde cero.
Dispositivos tienen una apariencia esquemática cuyo fin es ser usada en diagramas esquemáticos, y una apariencia de diagrama de los equipos para modelado 3D y vistas de diagrama del dibujo.

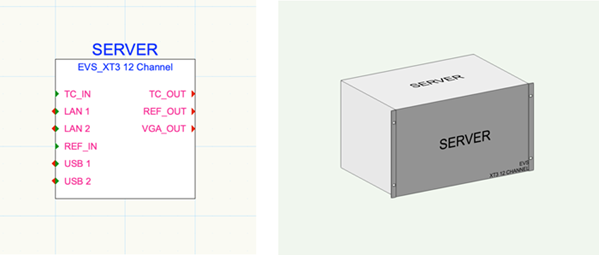

A la izquierda, el dispositivo en diagrama esquemático proporciona una vista diagramática simple de la conectividad.
A la derecha, el elemento de equipo representa el modelo físico.

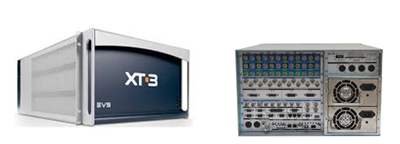

El dispositivo y el elemento de equipo están asociados. Los datos que los definen (marca, modelo, datos físicos, datos de ubicación y más) están contenidos en el registro de definición de dispositivo que es parte de la definición de símbolo 3D del elemento de equipo. La información en el registro es usada para crear instancias de cualquier marca/modelo como dispositivos en diagramas o disposiciones esquemáticos. Los datos de definición de dispositivo pueden ser editados por usuarios avanzados; consulte Editar los datos de definición de dispositivo.
Colocación de dispositivo
Coloca dispositivos en una capa de diseño esquemático. Al crear dispositivos que están asociados con símbolos existentes en otra capa de diseño (como un plano de planta), configurar ambas capas a visible. Dispositivos dependen de la retícula de acoplamiento para su colocación y separación; asegure que Acoplar a retícula está activado. Si los dispositivos no están espaciados como se espera, aumentar la distancia de la cuadrícula de acoplamiento . Consulte Acoplar a la cuadrícula para más información.
Si está creando una vista de modelo, agregue las versiones 3D y los elementos de equipos asociados en una capa de diseño de disposición diferente. Consulte Crear elementos de equipos automáticamente.
Herramientas de dispositivo
Dos herramientas, la herramienta Armador de dispositivos y la herramienta Dispositivo, colocan dispositivos esquemáticos en el dibujo. Estas funcionan de diferentes manera.
El Armador de dispositivos
Colocar dispositivos de fabricantes
La herramienta Armador de dispositivos coloca un dispositivo específico desde un fabricante, junto con la marca y modelo y el número de enchufes adecuado. Al colocar un dispositivo de esta manera, una definición de símbolo (nombrada según la marca y modelo) es agregada al Administrador de recursos. Al volver al Armador de dispositivos, símbolos que ya estaban en el Administrador de recursos del archivo activo son indicados por un prefijo (Documento activo) para que pueda ver con facilidad que ya están presentes en el archivo.
Dispositivos temporales
Si la intención no es colocar el dispositivo nuevamente y no se desea crear una definición de símbolo, este puede ser agregado como un dispositivo temporal desde al Armador de dispositivos. Los datos para la instancia de dispositivo son derivados desde el armador de dispositivos, pero los datos de dispositivo temporal no son guardados como un símbolo en el Administrador de recursos.
Personalizar el dispositivo de un fabricante
El dispositivo de un fabricante puede ser personalizado a medida que es colocado con la herramienta Armador de dispositivos para crear una instancia única que no es inmediatamente guardada automáticamente como una definición de símbolo en el Administrador de recursos. Por ejemplo, un dispositivo de un fabricante puede ser seleccionado, pero algunos de los enchufes que vienen con él de manera predeterminada pueden ser quitados.
Guardar instancias temporales y personalizadas
Si se desea usar un dispositivo temporal o personalizado nuevamente, o si se desea compartirlo, guárdelo como un símbolo desde la paleta Información del objeto. El dispositivo luego se presenta en el Administrador de recursos.
La herramienta Dispositivo
La herramienta Dispositivo, en modo Inserción estándar, coloca definiciones de símbolo desde el Administrador de recursos. De manera alternativa, se puede hacer doble clic en un símbolo desde el Administrador de recursos para activar la herramienta Dispositivo. Con una biblioteca establecida de definiciones de símbolo de dispositivo personalizadas, la herramienta Dispositivo puede ser usada para colocar un recurso de dispositivo guardado junto con gráficos personalizados y enchufes predeterminados.
Personalizar con la herramienta Dispositivo
Coloque un dispositivo simple genérico con la herramienta Dispositivo en modo Rectángulo. Después de su colocación, personalice el dispositivo con tomas de corriente y datos de mundo real, y luego guardarlo como una definición de símbolo. A medida que dispositivos son colocados y personalizados (consulte Editar dispositivos, enchufes y adaptadores), una biblioteca de dispositivos personalizados que le gusta usar puede ser construida.
Otras maneras de agregar dispositivos al dibujo
Convierta una forma personalizada en un dispositivo básico con el comando Modificar > Crear objetos desde formas. Personalice el dispositivo más adelante agregando tomas de corriente y otros datos.
Cree dispositivos en lote desde una hoja de cálculo con el comando Cree dispositivos desde hoja de cálculo.
Transfiera propiedades de dispositivo desde un dispositivo a otro con los modos del cuentagotas de la herramienta Dispositivo.
Dispositivos pueden ser copiados y pegados para crear una serie de dispositivos similares.
Refleje, o refleje y duplique, dispositivos a lo largo de una línea de eje horizontal o vertical con la herramienta Espejo. Consulte Procedimiento para reflejar objetos del lado opuesto de un eje.
Otras maneras de personalizar dispositivos
Un dispositivo completamente personalizado puede ser creado creando un propio símbolo y adjuntando el formato de registro de definición de símbolo a su componente 3D (consulte Crear definiciones de símbolo y Adjuntar formatos de registro a símbolos, objetos y materiales). Para personalizar el tipo de dispositivo, edite el registro de definición de dispositivo según lo descrito en Editar los datos de definición de dispositivo. Registros de definición de dispositivo sólo son adjuntados a las definiciones de símbolo 3D que son modelos físicos del equipo.
Para más información, consulte Personalizar objetos de ConnectCAD.
El formato de registro de definición de símbolo puede ser adjuntado a otros tipos de definiciones de símbolo 3D también, como objetos de Spotlight, para que puedan ser usados como un dispositivo en ConnectCAD.
Para eliminar un dispositivo personalizado, selecciónelo desde la lista Marca/Modelo en el armador de dispositivos y luego haga clic en Eliminar (papelera). Esto evita que dispositivos temporales o sin uso congestionen la lista Marca/Modelo.
